H07V-K H07V-U H07V-R நெகிழ்வான PVC இன்சுலேட்டட் 1 கோர் கேபிள்கள் பல்வேறு மின் நிறுவல்களுக்கு ஏற்றது. Beida, ஒரு முன்னணி சீனா உற்பத்தியாளர், அதன் உற்பத்தியில் உயர்தர செப்பு கடத்திகள் மற்றும் PVC காப்புப் பொருட்களைப் பயன்படுத்துகிறது, இதன் விளைவாக கேபிள்கள் நெகிழ்வான, நீடித்த மற்றும் சிறந்த கடத்துத்திறன் கொண்டவை.
இந்த தனிமைப்படுத்தப்பட்ட ஒற்றை மைய கேபிள் வீடுகள், லைட்டிங் அமைப்புகள் மற்றும் மின் சாதனங்களில் நிலையான வயரிங் ஏற்றது. இது 450/750V என மதிப்பிடப்பட்ட மின்னழுத்தத்தைக் கொண்டுள்ளது, இது சுடர்-தடுக்கக்கூடியது மற்றும் சர்வதேச பாதுகாப்பு மற்றும் செயல்திறன் தரநிலைகளுடன் இணங்குகிறது.
H07V சிங்கிள்-கோர் கேபிள் T1R காப்பர் கண்டக்டர் மற்றும் ஈயம் இல்லாத PVC இன்சுலேஷன் ஆகியவற்றால் ஆனது CE சான்றளிக்கப்பட்டது, மேலும் சிறந்த மின் செயல்திறன் மற்றும் இயந்திர இயற்பியல் பண்புகளைக் கொண்டுள்ளது.
நடத்துனர்

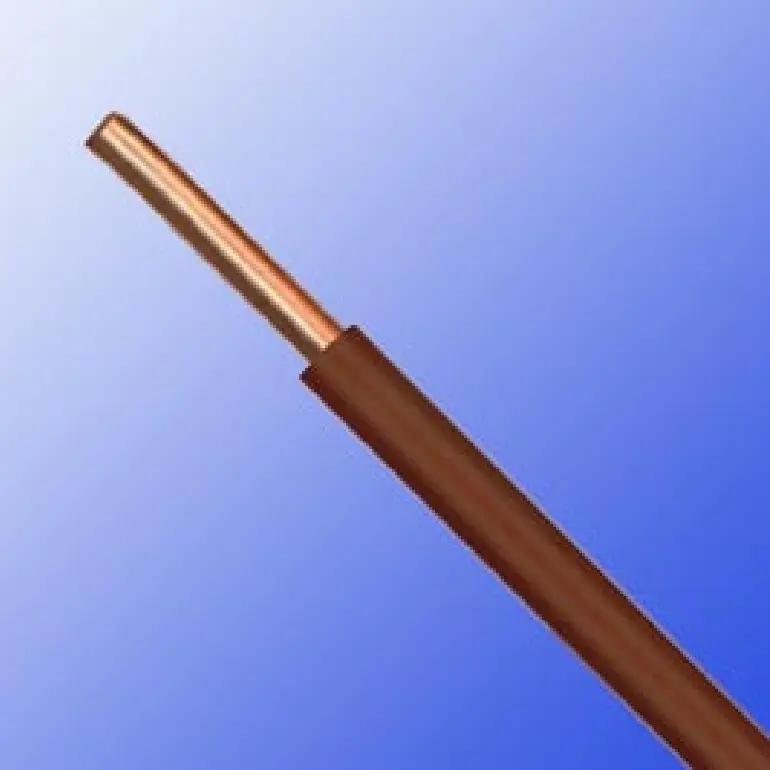

H07V-U: திடமான வெற்று தாமிர கடத்தி, EN 60228 cl-1 தரநிலைக்கு இணங்க, நிலையான மின்னோட்ட பரிமாற்றத்தை வழங்குகிறது, நிலையான வயரிங் ஏற்றது.

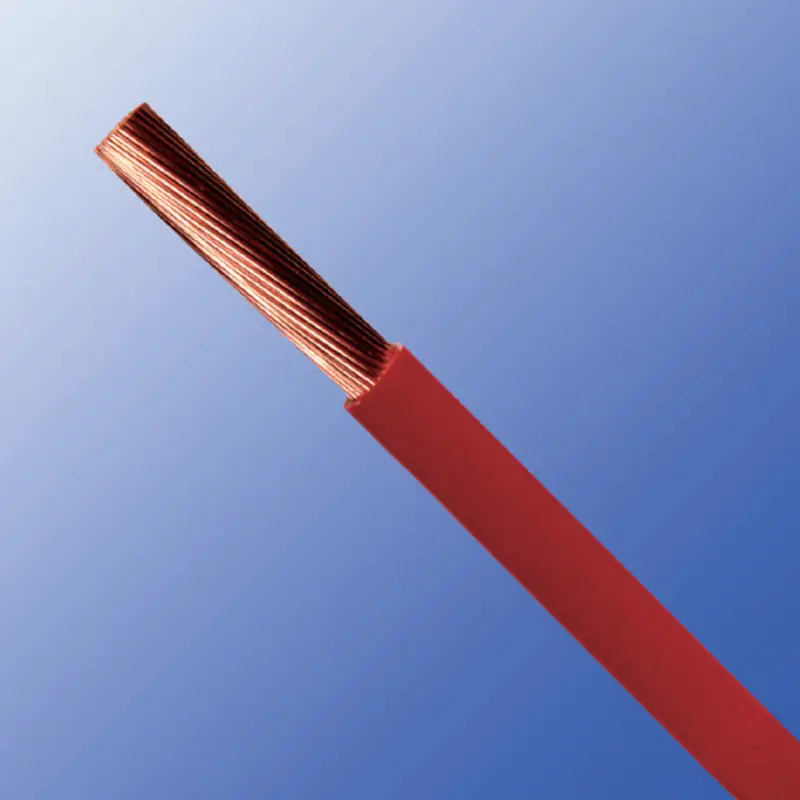

H07V-R: ட்ரான்டட் வெர் செப்பு கடத்தி, EN 60228 cl-2 தரநிலைக்கு இணங்க, சிக்கலான வயரிங் பயன்பாடுகளுக்கு மிகவும் பொருத்தமானது, நல்ல இழுவிசை வலிமை மற்றும் வளைக்கும் செயல்திறன்.

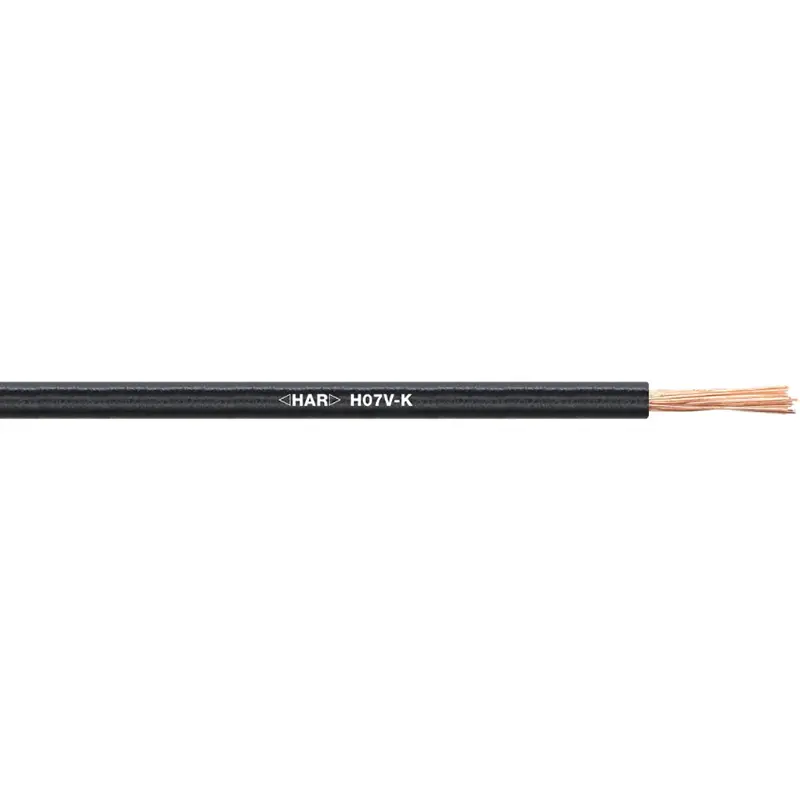

H07V-K: EN 60228 cl-5 தரநிலைக்கு இணங்க, நேர்த்தியான செப்பு கடத்தி. அதிக நெகிழ்வுத்தன்மையை வழங்குகிறது, மொபைல் மின் சாதனங்கள் அல்லது பெரிய வளைவு ஆரம் தேவைப்படும் இடங்கள் போன்ற அதிக நெகிழ்வுத்தன்மை தேவைப்படும் சூழல்களுக்கு ஏற்றது.
காப்பு அடுக்கு
கேபிளின் காப்புப் பொருள் ஈயம் இல்லாத PVC ஐப் பயன்படுத்துகிறது, TI 2 தரநிலைக்கு இணங்குகிறது. இது நல்ல மின் காப்பு செயல்திறனை வழங்குகிறது மற்றும் வெளிப்புற சூழலில் இருந்து அரிப்பைத் தடுக்கிறது, கேபிளின் ஆயுட்காலம் மற்றும் பாதுகாப்பை அதிகரிக்கிறது.
H07V-K H07V-U H07V-R நெகிழ்வான PVC இன்சுலேட்டட் 1 கோர் கேபிள்கள் குறைந்த மின்னழுத்த நிலையான வயரிங்கில் பரவலாகப் பயன்படுத்தப்படுகின்றன. ஏன் இந்த கேபிள்கள் ஒரு பயனுள்ள தேர்வு?
1. மின் செயல்திறன்
உற்பத்தியின் மதிப்பிடப்பட்ட மின்னழுத்தம் 450/750 V ஆகும், இது பெரும்பாலான சிவில் மற்றும் தொழில்துறை குறைந்த மின்னழுத்த மின் விநியோக அமைப்புகளுக்கு ஏற்றது. செப்பு கடத்தி அதிக கடத்துத்திறன் மற்றும் குறைந்த எதிர்ப்பைக் கொண்டுள்ளது, இதன் விளைவாக குறைந்த ஆற்றல் இழப்பு ஏற்படுகிறது.
PVC இன்சுலேஷன் நல்ல மின்கடத்தா வலிமையைக் கொண்டுள்ளது, குறுகிய சுற்றுகள் மற்றும் கசிவை திறம்பட தடுக்கிறது.
2. இயந்திர மற்றும் சுற்றுச்சூழல் செயல்திறன்
கேபிளின் PVC இன்சுலேஷன் லேயர் ஒரு குறிப்பிட்ட அளவு உடைகள் எதிர்ப்பு, எண்ணெய் எதிர்ப்பு மற்றும் இரசாயன அரிப்பு எதிர்ப்பு ஆகியவற்றைக் கொண்டுள்ளது. அதன் இயக்க வெப்பநிலை வரம்பு -5 ° C முதல் +70 ° C வரை, இது உலர்ந்த அல்லது பொதுவான உட்புற சூழல்களுக்கு ஏற்றது.
எங்கள் சிங்கிள்-கோர் இன்சுலேட்டட் கேபிள்கள், அடிப்படை தீ பாதுகாப்புத் தேவைகளைப் பூர்த்தி செய்வதன் மூலம், குறிப்பிட்ட அளவிலான சுடர் தடுப்புத் திறனைக் கொண்டுள்ளன.
3. எளிதான நிறுவல்
மூன்று மாடல்களும் நிறுவ எளிதானது.
H07V-K ஒரு நெகிழ்வான கடத்தியைக் கொண்டுள்ளது, இது வரையறுக்கப்பட்ட இடங்கள் அல்லது சிக்கலான ரூட்டிங் சூழல்களில் கூட மென்மையாகவும் வளைக்க எளிதாகவும் செய்கிறது.
H07V-R ஒரு ஸ்ட்ராண்டட் கண்டக்டரைக் கொண்டுள்ளது, இது வசதியான ஆன்-சைட் நிறுவலுக்கு நெகிழ்வுத்தன்மை மற்றும் இயந்திர வலிமையை இணைக்கிறது.
H07V-U ஒரு திடமான கடத்தியைக் கொண்டுள்ளது, ஒரு எளிய அமைப்பு, மற்றும் நேர்-கோடு நிறுவலின் போது கிங்கிங் குறைவாக உள்ளது.
பரிந்துரைக்கப்பட்ட தேர்வு உண்மையான பயன்பாட்டு சூழ்நிலையைப் பொறுத்தது. நம்பகமான உற்பத்தியாளராக, தேர்வுக்கான அடிப்படையை பகுப்பாய்வு செய்வதற்கும் பரிந்துரைகளை வழங்குவதற்கும் Beida அதன் தொழில்முறை அனுபவத்தைப் பயன்படுத்துகிறது.
▷H07V-U
இது மிகவும் அடிப்படை மற்றும் குறைந்த விலை விருப்பமாகும். அதன் ஒற்றை தடிமனான செப்பு கம்பி காரணமாக, இது வலுவான "வடிவமைக்கும்" திறன்களைக் கொண்டுள்ளது மற்றும் நேரான வழித்தடங்கள் வழியாக செல்லும் போது மிகவும் நிலையானது.
பரிந்துரைக்கப்பட்ட பயன்பாடுகள்: வீட்டில் புதுப்பித்தல் (சாக்கெட்டுகள், சுவிட்சுகள்), அடிப்படை கட்டிட மின் விநியோகத்தில் மறைக்கப்பட்ட வயரிங்.
▷H07V-R
இது ஒரு கடினமான கம்பி, இது H07V-U சிங்கிள்-கோர் கேபிளின் மேம்படுத்தப்பட்ட பதிப்பாகும். தற்போதைய தேவை அதிகமாக இருக்கும் போது மற்றும் கம்பி குறுக்குவெட்டு பகுதி 10mm2 ஐ விட அதிகமாக இருக்கும் போது, செப்பு கம்பியின் ஒரு இழைக்கு வரம்புகள் இருக்கும். தடிமனான செப்பு கம்பியை 7 அல்லது அதற்கு மேற்பட்ட இழைகளாக பிரிக்க வேண்டும்.
சுருக்கமாக, H07V-R ஆனது U-வகையை விட சற்று அதிக நெகிழ்வுத்தன்மையுடன் இருக்கும் அதே சமயம் கடினமான கம்பியின் கடத்துத்திறன் நிலைத்தன்மையைத் தக்கவைக்கிறது.
பரிந்துரைக்கப்பட்ட பயன்பாடுகள்: தொழில்துறை ஆலை உள்வரும் கோடுகள், உயர்-பவர் விநியோக டிரங்க் கோடுகள், நீண்ட தூர குழாய் இடுதல்.

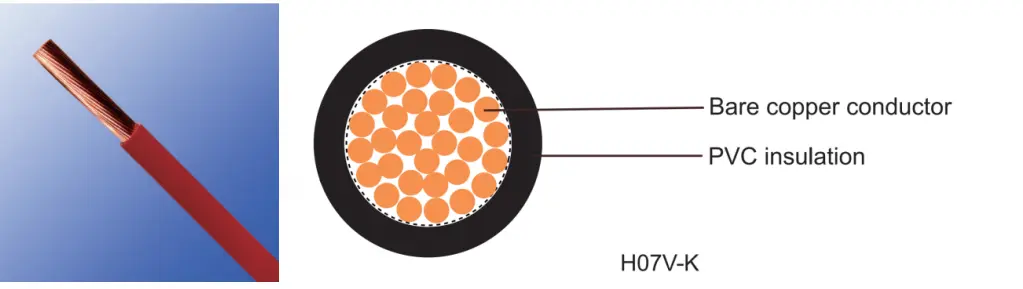

▷H07V-K
இந்த வகையானது டஜன் அல்லது நூற்றுக்கணக்கான நுண்ணிய செப்பு கம்பிகளைக் கொண்டுள்ளது, முடி இழைகள் போன்றது, மேலும் கயிறு போல எளிதாக முடிச்சு போடலாம்.
முக்கிய புள்ளி: மிகவும் அதிர்வு-எதிர்ப்பு. உங்கள் உபகரணங்கள் அதிர்வுற்றால், நீங்கள் K-வகையைத் தேர்ந்தெடுக்க வேண்டும்.
குறிப்பு: வளைந்து கொடுக்கும் கம்பிகளின் முனைகள் உடையக்கூடியவை. நிறுவலின் போது குளிர் அழுத்த முனையங்கள் (ஐரோப்பிய டெர்மினல்கள்/பின் டெர்மினல்கள்) பயன்படுத்தப்பட வேண்டும்; அவற்றை நேரடியாக திருகுகளின் கீழ் திருக முடியாது, இல்லையெனில் மோசமான தொடர்பு எளிதில் தீயை ஏற்படுத்தும்.
பரிந்துரைக்கப்படும் பயன்பாடுகள்: PLC கட்டுப்பாட்டு பெட்டிகள், விநியோக பெட்டிகளின் இரண்டாம் நிலை சுற்றுகள், மின் சாதனங்களின் உள் வயரிங்.
மதிப்பிடப்பட்ட மின்னழுத்தம்: 450/750V
சோதனை மின்னழுத்தம்: 2500 V
கடத்தி எதிர்ப்பு: கீழே உள்ள தாளைப் பார்க்கவும்
வேலை வெப்பநிலை: -5º C முதல் +70º C வரை
குறுகிய சுற்று வெப்பநிலை: +160 ºC
ஃபிளேம் ரிடார்டன்ட்: IEC 60332-1-2 படி
குறைந்தபட்ச வளைக்கும் ஆரம்: 4* OD
பரிமாண அளவு: கீழே உள்ள தாளைப் பார்க்கவும்
|
வகை |
நடத்துனர் |
காப்பு |
மின் பண்பு |
|||
|
பெயரளவு பகுதி |
கடத்தியின் அமைப்பு |
காப்பு தடிமன் |
மொத்த விட்டம் |
அதிகபட்சமாக 20℃ கண்டக்டர் எதிர்ப்பு |
||
|
(மிமீ) |
||||||
|
மிமீ |
எண்/மிமீ |
மிமீ |
குறைந்தபட்சம் |
அதிகபட்சம் |
Ω／கி.மீ |
|
|
H07V-U |
1.5 |
1/1.38 |
0.7 |
2.6 |
3.2 |
12.1 |
|
2.5 |
1/1.78 |
0.8 |
3.2 |
3.9 |
7.41 |
|
|
4 |
1/2.25 |
0.8 |
3.6 |
4.4 |
4.61 |
|
|
6 |
1/2.76 |
0.8 |
4.1 |
5 |
3.08 |
|
|
H07V-R |
1.5 |
7/0.52 |
0.7 |
2.7 |
3.3 |
12.1 |
|
2.5 |
7/0.67 |
0.8 |
3.3 |
4 |
7.41 |
|
|
4 |
7/0.84 |
0.8 |
3.8 |
4.6 |
4.61 |
|
|
6 |
7/1.03 |
0.8 |
4.3 |
5.2 |
3.08 |
|
|
10 |
7/1.32 |
1.0 |
5.6 |
6.7 |
1.83 |
|
|
16 |
7/1.67 |
1 |
6.4 |
7.8 |
1.15 |
|
|
25 |
7/2.10 |
1.2 |
8.1 |
9.7 |
0.727 |
|
|
35 |
7/2.47 |
1.2 |
9 |
10.9 |
0.524 |
|
|
50 |
19/1.75 |
1.4 |
10.6 |
12.8 |
0.387 |
|
|
70 |
19/2.10 |
1.4 |
12.1 |
14.6 |
0.268 |
|
|
95 |
19/2.48 |
1.6 |
14.1 |
17.1 |
0.193 |
|
|
120 |
37/2.00 |
1.6 |
15.6 |
18.8 |
0.153 |
|
|
150 |
37/2.22 |
1.8 |
17.3 |
20.9 |
0.124 |
|
|
185 |
37/2.48 |
2 |
19.3 |
23.3 |
0.0991 |
|
|
240 |
61/2.22 |
2.2 |
22 |
26.6 |
0.0754 |
|
|
H07V-K |
1.5 |
30/0.24 |
0.7 |
2.8 |
3.4 |
13.3 |
|
2.5 |
49/0.24 |
0.8 |
3.4 |
4.1 |
7.98 |
|
|
4 |
56/0.29 |
0.8 |
3.9 |
4.8 |
4.95 |
|
|
6 |
83/0.29 |
0.8 |
4.4 |
5.3 |
3.30 |
|
|
10 |
74/0.40 |
1.0 |
5.7 |
6.8 |
1.91 |
|
|
16 |
117/0.40 |
1 |
6.7 |
8.1 |
1.21 |
|
|
25 |
182/0.40 |
1.2 |
8.4 |
10.2 |
0.78 |
|
|
35 |
256/0.40 |
1.2 |
9.7 |
11.7 |
0.554 |
|
|
50 |
367/0.40 |
1.4 |
11.5 |
13.9 |
0.386 |
|
|
70 |
320/0.51 |
1.4 |
13.2 |
16 |
0.272 |
|
|
95 |
423/0.51 |
1.6 |
15.1 |
18.2 |
0.206 |
|
|
120 |
541/0.51 |
1.6 |
16.7 |
20.2 |
0.161 |
|
|
150 |
675/0.51 |
1.8 |
18.6 |
22.5 |
0.129 |
|
|
185 |
822/0.51 |
2 |
20.6 |
24.9 |
0.106 |
|
|
240 |
1088/0.51 |
2.2 |
23.5 |
28.4 |
0.0801 |
|

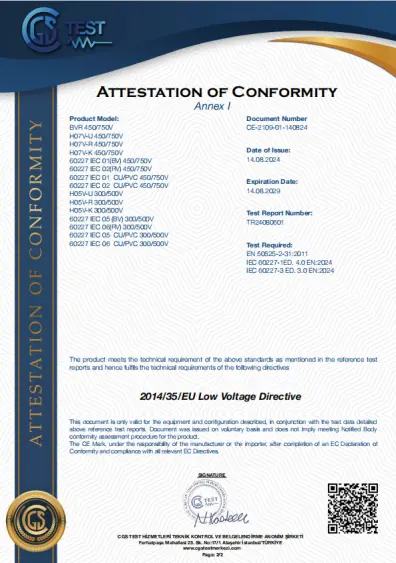

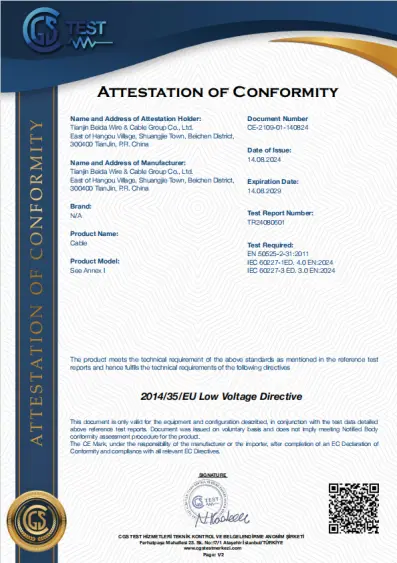

CE சான்றிதழ்
தரநிலை: EN 50525-3-21, IEC 60227-1, IEC 60227-3
சரியான நேரத்தில் டெலிவரி
எங்களிடம் குறுகிய உற்பத்தி சுழற்சிகள் கொண்ட திறமையான உற்பத்தி அமைப்பு உள்ளது, இது குறுகிய காலத்தில் ஆர்டர்களை முடிக்க அனுமதிக்கிறது.
பெரிய சரக்கு
Beida ஒரு தொழில்முறை சப்ளையர், நாங்கள் எங்கள் கிடங்கில் ஒரு பெரிய சரக்குகளை பராமரிக்கிறோம், உடனடியாக அனுப்புவதற்கு எங்களுக்கு உதவுகிறது. உங்களுக்கு தேவையான கேபிள் விவரக்குறிப்புகள் எதுவாக இருந்தாலும், நாங்கள் விரைவாக பதிலளிக்க முடியும்.
தர தரநிலைகள்
எங்கள் தயாரிப்புகள் EN 50525 தரநிலையின்படி கண்டிப்பாக தயாரிக்கப்படுகின்றன, மேலும் எங்கள் தரம் உலகளவில் சான்றளிக்கப்பட்டது. ஒவ்வொரு கேபிளும் பல தர சோதனைகளுக்கு உட்படுகிறது.

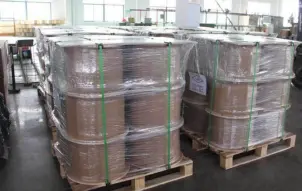

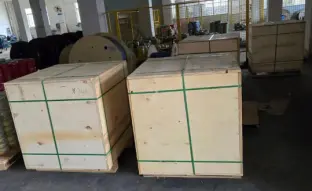

பேக்கேஜிங் விருப்பங்கள்
கேபிள் பேக்கேஜிங் ரீல் அல்லது மூட்டை வடிவில் கிடைக்கிறது, மேலும் நெகிழ்வான போக்குவரத்து விருப்பங்களை வழங்குகிறது மற்றும் உங்கள் உண்மையான தேவைகளின் அடிப்படையில் மிகவும் பொருத்தமான பேக்கேஜிங் முறையைத் தேர்வுசெய்ய உங்களை அனுமதிக்கிறது.
தனிப்பயனாக்கப்பட்ட சுடர்-தடுப்பு மற்றும் தீ-எதிர்ப்பு கேபிள்கள்
உங்களிடம் குறிப்பிட்ட தேவைகள் இருந்தால், நாங்கள் வெவ்வேறு தரங்களின் சுடர்-தடுப்பு மற்றும் தீ-எதிர்ப்பு கேபிள்களை உருவாக்க முடியும், இது போதுமான பாதுகாப்பை உறுதிசெய்கிறது மற்றும் சிறப்பு சூழல்களில் கேபிள்கள் பயன்படுத்தப்பட்டாலும் கூட மேம்பட்ட தீ பாதுகாப்பு செயல்திறனை உறுதி செய்கிறது.
பேக்கேஜிங் விவரங்கள்:
நீங்கள் வாங்கும் அளவு மற்றும் தேவைகளால் இது தீர்மானிக்கப்படுகிறது. பேச்சுவார்த்தை நடத்தலாம்.
துறைமுகம்: தியான்ஜின் துறைமுகம்
டெலிவரி: கடல் வழியாக, விமானம் மூலம், எக்ஸ்பிரஸ் மூலம்.
