Beida TUV-சான்றளிக்கப்பட்ட ஒளிமின்னழுத்த கேபிள் வெளிப்புற சுற்றுச்சூழல் சவால்களை சமாளிக்கிறது. உயர்-தூய்மை தகரம் பூசப்பட்ட ஆக்ஸிஜன் இல்லாத தாமிரம் மற்றும் ஒரு சிறப்பு ஸ்ட்ராண்டிங் செயல்முறையைப் பயன்படுத்தி, இது குறைந்த எதிர்ப்பு மற்றும் சிறந்த நீர்த்துப்போகும் தன்மையைக் கொண்டுள்ளது, ஆற்றல் பரிமாற்ற உறுதியற்ற தன்மை மற்றும் தற்போதைய ஏற்ற இறக்கங்களை திறம்பட குறைக்கிறது. காப்பு மற்றும் உறையானது IEC 62930 மற்றும் EN 50618 போன்ற சர்வதேச தரங்களுக்கு இணங்க, கதிரியக்க குறுக்கு-இணைக்கப்பட்ட பாலிடெட்ராபுளோரோஎத்திலீனால் (PTFE) செய்யப்பட்டுள்ளது. இது -40℃ முதல் 120℃ வரையிலான தீவிர வெப்பநிலை வேறுபாடுகளைத் தாங்கும், அதே சமயம் அதிக வெப்பநிலை மற்றும் அமிலத்தன்மை, சேதம், சேதம், எதிர்ப்புத் தன்மை ஆகியவற்றை வெளிப்படுத்துகிறது. விளக்கு வயதான சோதனைகளுக்குப் பிறகு, அதன் இழுவிசை வலிமை தக்கவைப்பு விகிதம் தரநிலைகளை சந்திக்கிறது, இது பாலைவனங்கள், உயர் மற்றும் குறைந்த மின்னழுத்த பகுதிகள் மற்றும் கடலோரப் பகுதிகளில் கடுமையான காலநிலை கண்காணிப்பைத் தாங்க உதவுகிறது.
உயர் இயந்திர செயல்திறனுக்கான தேவைகளைப் பூர்த்தி செய்ய, கேபிள்கள் இரட்டை அடுக்கு காப்பு மற்றும் பாதுகாப்பு அமைப்பு வடிவமைப்பைக் கொண்டுள்ளன, சில மாதிரிகள் எஃகு டேப் கவசத்துடன் பொருத்தப்பட்டுள்ளன. அவை அழுத்தம் மற்றும் தாக்கத்திற்கு சிறந்த எதிர்ப்பை வெளிப்படுத்துகின்றன, அவை நேரடியாக புதைத்தல், மேல்நிலை நிறுவல் மற்றும் குழாய் நிறுவல் போன்ற பல்வேறு இடும் முறைகளுக்கு ஏற்றதாக அமைகின்றன, கட்டுமான சேதம் மற்றும் கொறித்துண்ணிகளின் தொல்லையை திறம்பட தடுக்கின்றன. அனைத்து தயாரிப்புகளும் சுடர் தடுப்பு சோதனையில் தேர்ச்சி பெற்றுள்ளன, தொடர்புடைய பாதுகாப்பு தரங்களை பூர்த்தி செய்கின்றன. அவை குறைந்த புகை மற்றும் ஆலசன் இல்லாத எரிப்பை உருவாக்குகின்றன, தீ பரவுவதை திறம்பட தடுக்கின்றன மற்றும் ஒளிமின்னழுத்த அமைப்புகளுக்கு வலுவான பாதுகாப்பு தடையை வழங்குகின்றன.

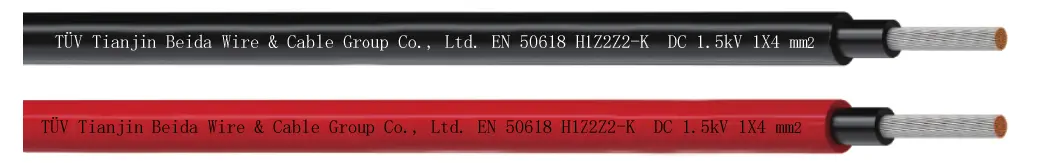

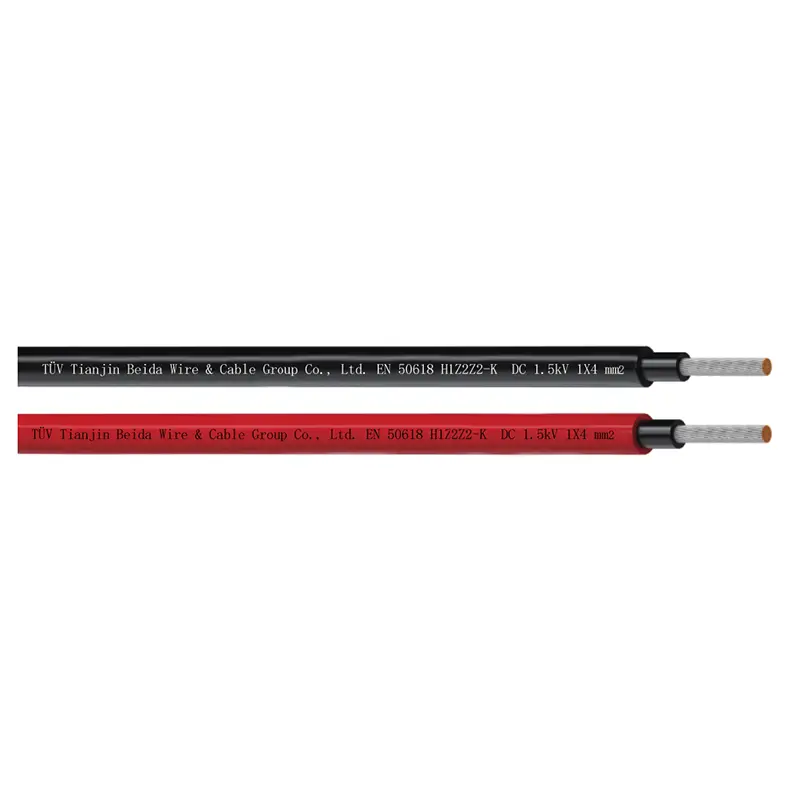

● EN 50618 (H1Z2Z2-K) ;
● 2PfG 1169/08.2007 இன் படி PV-1F

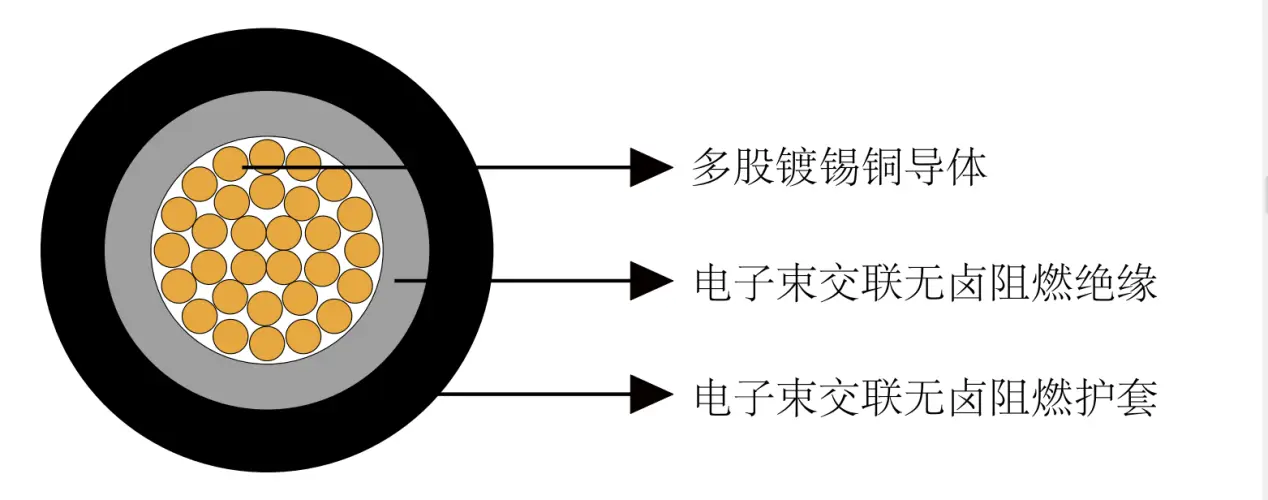

● நடத்துனர்: DIN VDE 0295 மற்றும் IEC 60228 வகுப்பு 5 க்கு ஸ்ட்ராண்டட் டின்ட் செப்பு கடத்தி
● காப்பு: எலக்ட்ரான் கற்றை குறுக்கு-இணைக்கப்பட்ட, ஆலசன் இல்லாத மற்றும் சுடர் தடுப்பு கலவை , கருப்பு
● உறை: எலக்ட்ரான் கற்றை குறுக்கு-இணைக்கப்பட்ட, LSZH மற்றும் ஃப்ளேம் ரிடார்டன்ட் கலவை, கருப்பு மற்றும் சிவப்பு.
● மதிப்பிடப்பட்ட மின்னழுத்த Uo/U: 1/1 kV AC; 1.5/1.5 kV DC; அனுமதிக்கப்பட்ட அதிகபட்ச DC மின்னழுத்தம்: 1.8 kV DC (கண்டக்டர்/கண்டக்டர், பூமியில் இல்லாத சிஸ்டம், சர்க்யூட் சுமையின் கீழ் இல்லை.
●சுற்றுப்புற வெப்பநிலை:-40℃~+90℃
●கடத்தியில் அதிகபட்ச வெப்பநிலை:120℃(20000h)IEC/EN 60216-1 படி, ஷார்ட் சர்க்யூட் வெப்பநிலை:250℃/5 நொடி
●வெப்ப சகிப்புத்தன்மை சோதனை: EN60216-2 (வெப்பநிலை குறியீடு+120℃) படி
●ஈஎன் 50618 இன் படி, 85% ஈரப்பதம் கொண்ட அட்டவணை 2 (இன் 60068-2-78 வரை சோதனை ஏசி)
●குறைந்தபட்ச வளைக்கும் ஆரம்: 4XOD (நிலையானது), 5XOD (நெகிழ்தல்)
●இன்சுலேஷன் மற்றும் ஜாக்கெட்டின் இழுவிசை வலிமை மற்றும் நீட்டிப்பு: EN 50618 மற்றும் 2PfG 1169 இன் தேவைகளைப் பூர்த்தி செய்கிறது
● எதிர்பார்க்கப்படும் பயன்பாட்டு காலம்: 25 ஆண்டுகள்
● ஓவலிட்டி:≤15%
● EN50265-2-1,IEC 60332-1 இன் படி தீ செயல்திறன், EN 61034-2 (ஒளி பரிமாற்றம் ≥60%) படி குறைந்த புகை உமிழ்வு, EN 50525-1 இன் படி ஹாலோஜன் இலவசம், இணைப்பு B.
EN 50267-2-2,IEC 60754-2 படி வாயுக்களின் குறைந்த அரிப்பு
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
கோர்களின் எண் X பெயரளவு குறுக்கு வெட்டு |
ஸ்ட்ராண்டிங்கின் எண் |
பெயரளவு கடத்தி விட்டம் |
பெயரளவு காப்பு தடிமன் |
பெயரளவு உறை தடிமன் |
பெயரளவு ஒட்டுமொத்த விட்டம் |
பெயரளவு எடை |
|
எண்.எக்ஸ் மிமீ2 |
n/mm |
மிமீ |
மிமீ |
மிமீ |
மிமீ |
கிலோ/கி.மீ |
|
1×2.5 |
48/0.24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0.40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
கோர்களின் எண் X பெயரளவு குறுக்கு வெட்டு |
ஸ்ட்ராண்டிங்கின் எண் |
பெயரளவு கடத்தி விட்டம் |
பெயரளவு காப்பு தடிமன் |
பெயரளவு உறை தடிமன் |
பெயரளவு ஒட்டுமொத்த விட்டம் |
பெயரளவு எடை |
|
n X மிமீ2 |
n/mm |
மிமீ |
மிமீ |
மிமீ |
மிமீ |
கிலோ/கி.மீ |
|
1×2.5 |
48/0.24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0.40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
20℃ இல் கடத்தி எதிர்ப்பு மற்றும் தற்போதைய சுமந்து செல்லும் திறன்
|
குறுக்கு வெட்டு |
20℃ இல் அதிகபட்ச கடத்தி எதிர்ப்பு |
20℃ இல் அதிகபட்ச காப்பு எதிர்ப்பு |
90℃ இல் அதிகபட்ச காப்பு எதிர்ப்பு |
தற்போதைய சுமந்து செல்லும் திறன் |
||
|
காற்றில் ஒற்றை கேபிள் இலவசம் |
பரப்புகளில் ஒற்றை கேபிள் |
பரப்புகளில் 2 ஏற்றப்பட்ட கேபிள்கள் அருகில் |
||||
|
மிமீ2 |
Ω/கி.மீ |
MΩ.கி.மீ |
MΩ.கி.மீ |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
தற்போதைய சுமந்து செல்லும் திறன் வெப்பநிலை மாற்ற குணகம்
|
சுற்றுப்புற வெப்பநிலை C |
மாற்று காரணி |
|
60 வரை |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
IEC 60364-5-52, அட்டவணை B.52-17 இன் படி திரட்சிக்கான குறைப்பு காரணி
