BBTRZ கேபிள் கட்டுமானத்தைப் புரிந்துகொள்வது

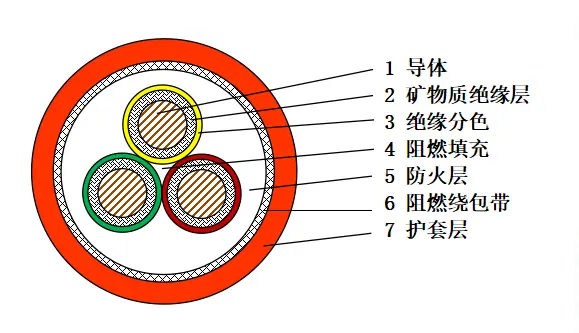

திBBTRZ நெகிழ்வான தீ-எதிர்ப்பு கேபிள்கள்பாதுகாப்பு மற்றும் செயல்பாட்டு நெகிழ்வுத்தன்மை ஆகிய இரண்டிற்கும் முன்னுரிமை அளிக்கும் பல அடுக்கு வடிவமைப்புடன் வடிவமைக்கப்பட்டுள்ளது. மையத்தில், தனிமைப்படுத்தப்பட்ட செப்பு கடத்திகள் கேபிளின் வளைவை பராமரிக்கும் போது சிறந்த மின் கடத்துத்திறனை வழங்குகின்றன. கடத்தியைச் சுற்றிலும் கனிம காப்பு அடுக்கு உள்ளது, இது பொதுவாக மெக்னீசியம் ஆக்சைடு அல்லது ஒத்த சேர்மங்களால் ஆனது, இது வெப்ப பரிமாற்றத்திற்கு எதிரான முதன்மைத் தடையாக செயல்படுகிறது[குறிப்பு:0]. இந்த கனிம அடுக்குதான் நேரடி சுடருக்கு வெளிப்பட்டாலும் கேபிள் தொடர்ந்து செயல்பட உதவுகிறது.
குறைந்த புகை, ஆலசன் இல்லாத (LSZH) பொருளால் செய்யப்பட்ட வெளிப்புற உறை இயந்திர சேதம் மற்றும் சுற்றுச்சூழல் காரணிகளுக்கு எதிராக கூடுதல் பாதுகாப்பை வழங்குகிறது. இந்த உறை தீயில் வெளிப்படும் போது குறைந்தபட்ச நச்சுப் புகைகளை வெளியிடும் வகையில் வடிவமைக்கப்பட்டுள்ளதுBBTRZ நெகிழ்வான தீ-எதிர்ப்பு கேபிள்கள்சுரங்கங்கள், உயரமான கட்டிடங்கள் மற்றும் நிலத்தடி போக்குவரத்து அமைப்புகள் போன்ற மூடப்பட்ட இடங்களுக்கு ஏற்றது. மினரல் இன்சுலேஷன் மற்றும் LSZH உறை ஆகியவற்றின் கலவையானது ஒரு கேபிளை உருவாக்குகிறது, இது தீயை எதிர்ப்பது மட்டுமல்லாமல், அவசர காலங்களில் பாதுகாப்பான வெளியேற்ற நிலைமைகளுக்கும் பங்களிக்கிறது.
தீ தடுப்பு செயல்திறன் மற்றும் சோதனை தரநிலைகள்
வரையறுக்கும் பண்புகளில் ஒன்றுBBTRZ நெகிழ்வான தீ-எதிர்ப்பு கேபிள்கள்தீவிர வெப்ப அழுத்தத்தின் கீழ் சுற்று ஒருமைப்பாட்டை பராமரிக்கும் திறன் ஆகும். இந்த கேபிள்கள் 1,000°C வரையிலான வெப்பநிலையை நீண்ட காலத்திற்கு தாங்கும் வகையில் வடிவமைக்கப்பட்டுள்ளன, இது கடுமையான சோதனை நெறிமுறைகள் மூலம் சரிபார்க்கப்பட்ட செயல்திறன் அளவீடு[குறிப்பு:1]. IEC 60331 இல் குறிப்பிடப்பட்டவை போன்ற நிலையான தீ தடுப்பு சோதனைகள், தொடர்ச்சியான மின்சார சுமையை பராமரிக்கும் போது கேபிளை நேரடி சுடருக்கு உட்படுத்துகிறது. BBTRZ வடிவமைப்பு இந்த தேவைகளை தொடர்ந்து பூர்த்தி செய்கிறது அல்லது மீறுகிறது, தீ நிகழ்வின் போது முக்கியமான அமைப்புகள் செயல்படுவதை உறுதி செய்கிறது.
சுடர் எதிர்ப்பிற்கு அப்பால், கேபிள் நீர் தெளிப்பு மற்றும் இயந்திர அதிர்ச்சி சோதனைகளில் சிறந்த செயல்திறனை நிரூபிக்கிறது, இது நிஜ-உலக தீயணைப்பு நிலைமைகளை உருவகப்படுத்துகிறது. கனிம காப்பு வெப்பத்தின் கீழ் சிதைவடையாது அல்லது உருகாது, வழக்கமான பாலிமெரிக் கேபிள்களில் அடிக்கடி ஏற்படும் குறுகிய சுற்றுகளைத் தடுக்கிறது. இந்த நம்பகத்தன்மையை உருவாக்குகிறதுBBTRZ நெகிழ்வான தீ-எதிர்ப்பு கேபிள்கள்பெரிய அளவிலான உள்கட்டமைப்பு திட்டங்களில் அவசரகால விளக்குகள், தீயணைப்பு குழாய்கள் மற்றும் வெளியேற்றும் அமைப்புகளுக்கான நம்பகமான தீர்வு.
முக்கிய செயல்திறன் குறிகாட்டிகள்
- சுடர் வெப்பநிலை சகிப்புத்தன்மை- 180 நிமிடங்களுக்கு 1,000°C வரை
- சுற்று ஒருமைப்பாடு- தீ நிலைமைகளின் கீழ் மின்னழுத்தத்தை பராமரிக்கிறது
- புகை வெளியேற்றம்- குறைந்த நச்சுத்தன்மை, குறைந்தபட்ச தெளிவற்ற தன்மை
- நீர் எதிர்ப்பு- தெளிப்பானை செயல்படுத்திய பிறகு செயல்படும்
இறுக்கமான நிறுவல்களில் நெகிழ்வுத்தன்மை நன்மைகள்
பாரம்பரிய கனிம-இன்சுலேட்டட் கேபிள்கள், தீ-எதிர்ப்புத் திறன் கொண்டவையாக இருக்கும் போது, பெரும்பாலும் இறுக்கமானவை மற்றும் வரையறுக்கப்பட்ட இடங்களில் வழிவகுப்பது கடினம். திBBTRZ நெகிழ்வான தீ-எதிர்ப்பு கேபிள்கள்பாதுகாப்பு கனிம அடுக்கை சமரசம் செய்யாமல் வளைக்கும் தன்மையைப் பாதுகாக்கும் கவனமாக வடிவமைக்கப்பட்ட ஸ்ட்ராண்டிங் செயல்முறை மூலம் இந்த வரம்பை நிவர்த்தி செய்யவும். இந்த வளைந்து கொடுக்கும் தன்மை நிறுவிகளை தடைகளைச் சுற்றி, குறுகிய வழித்தடங்கள் வழியாகவும், உபகரணப் பெட்டிகளுக்குள்ளும் குறைந்த முயற்சியுடன் செல்ல அனுமதிக்கிறது. கேபிளின் குறைந்தபட்ச வளைக்கும் ஆரம் வழக்கமான MI கேபிள்களை விட கணிசமாக சிறியதாக உள்ளது, கூடுதல் சந்திப்பு பெட்டிகள் அல்லது மாற்றம் பொருத்துதல்களின் தேவையை குறைக்கிறது.
இந்த நிறுவல் நெகிழ்வுத்தன்மை நேரடியாக குறைக்கப்பட்ட திட்ட காலக்கெடு மற்றும் குறைந்த பொருள் கழிவுகளாக மொழிபெயர்க்கப்பட்டுள்ளது. ரெட்ரோஃபிட் திட்டங்களில், ஏற்கனவே உள்ள பாதைகள் அடிக்கடி கட்டுப்படுத்தப்படும்போது, BBTRZ கேபிளை காப்புக்கு சேதம் விளைவிக்கும் ஆபத்து இல்லாமல் இருக்கும் குழாய்கள் வழியாக இழுக்க முடியும். வெளிப்புற உறையும் சிராய்ப்பு-எதிர்ப்பு, இழுக்கும் செயல்பாடுகளின் போது கூடுதல் பாதுகாப்பை வழங்குகிறது. திடமான MI கேபிள்களுடன் ஒப்பிடும்போது நிறுவல் நேரத்தை 30% வரை குறைக்கலாம் என்று கள அறிக்கைகள் குறிப்பிடுகின்றன, இது BBTRZ தொடரை புதிய கட்டுமானங்கள் மற்றும் புதுப்பித்தல் வேலைகள் இரண்டிற்கும் ஒரு நடைமுறை தேர்வாக மாற்றுகிறது.
மற்ற தீ-எதிர்ப்பு கேபிள்களுடன் ஒப்பீட்டு பகுப்பாய்வு
இன் மதிப்பு முன்மொழிவை முழுமையாகப் பாராட்டBBTRZ நெகிழ்வான தீ-எதிர்ப்பு கேபிள்கள், அதன் பண்புகளை மற்ற பொதுவான தீ-எதிர்ப்பு கேபிள் வகைகளுடன் ஒப்பிடுவது உதவியாக இருக்கும். கீழே உள்ள அட்டவணை பல செயல்திறன் மற்றும் நிறுவல் அளவுகோல்களில் முக்கிய வேறுபாடுகளை சுருக்கமாகக் கூறுகிறது.
| அம்சம் | BBTRZ நெகிழ்வானது | நிலையான MI கேபிள் | தீ தடுப்பு PVC |
|---|---|---|---|
| அதிகபட்ச இயக்க வெப்பநிலை | 1,000°C | 1,000°C | 250°C |
| நெகிழ்வுத்தன்மை (வளைக்கும் ஆரம்) | 6× கேபிள் விட்டம் | 12× கேபிள் விட்டம் | 8× கேபிள் விட்டம் |
| புகை வெளியேற்றம் | குறைந்த (LSZH) | பூஜ்யம் (கனிம) | உயர் (ஹலோஜன்) |
| நிறுவல் சிக்கலானது | குறைந்த | உயர் | நடுத்தர |
| வழக்கமான பயன்பாடுகள் | உயர்நிலைகள், சுரங்கங்கள், தரவு மையங்கள் | தொழில்துறை, அணுசக்தி | பொது கட்டிடம் |
நிலையான MI கேபிள்கள் ஒரே மாதிரியான வெப்பநிலை சகிப்புத்தன்மையை வழங்கினாலும், BBTRZ மாறுபாடு சிறந்த நெகிழ்வுத்தன்மையையும் குறைந்த நிறுவல் சிக்கலையும் வழங்குகிறது என்பதை அட்டவணை எடுத்துக்காட்டுகிறது. மறுபுறம், தீ-எதிர்ப்பு PVC கேபிள்கள் அவற்றின் குறைந்த வெப்பநிலை சகிப்புத்தன்மை மற்றும் அதிக புகை வெளியேற்றத்தால் வரையறுக்கப்பட்டுள்ளன. தீ பாதுகாப்பு மற்றும் நிறுவல் திறன் ஆகிய இரண்டும் முன்னுரிமையாக இருக்கும் திட்டங்களுக்கு, BBTRZ தொடர் மிகவும் தேவைப்படும் தேவைகளைப் பூர்த்தி செய்யும் ஒரு சமநிலையான தீர்வை வழங்குகிறது.
நிறுவல் சிறந்த நடைமுறைகள் மற்றும் கையாளுதல்
அதன் நன்மைகளை முழுமையாக உணர சரியான நிறுவல் அவசியம்BBTRZ நெகிழ்வான தீ-எதிர்ப்பு கேபிள்கள். உகந்த செயல்திறன் மற்றும் நீண்ட ஆயுளை உறுதி செய்ய பின்வரும் வழிகாட்டுதல்கள் தொழில் வல்லுநர்களால் பரிந்துரைக்கப்படுகின்றன.
- கேபிள் தயாரிப்பு- தாது காப்பு நனைக்காமல் இருக்க வெளிப்புற உறையை கவனமாக அகற்றவும். MI கேபிள்களுக்காக வடிவமைக்கப்பட்ட சிறப்பு அகற்றும் கருவிகளைப் பயன்படுத்தவும்.
- வளைக்கும் ஆரம்- கேபிள் விட்டம் 6 மடங்கு குறைந்த வளைவு ஆரம் பராமரிக்கவும். காப்பு அடுக்கை சமரசம் செய்யக்கூடிய கூர்மையான வளைவுகளைத் தவிர்க்கவும்.
- முடிவுகட்டுதல்— ஈரப்பதம் சீல் மற்றும் திரிபு நிவாரணம் வழங்கும் அங்கீகரிக்கப்பட்ட டர்மினேஷன் கிட்களைப் பயன்படுத்தவும். ஈரப்பதம் உட்செலுத்துவதைத் தடுக்க முறையான நிறுத்தம் மிகவும் முக்கியமானது, இது காலப்போக்கில் கனிம காப்புச் சிதைவை ஏற்படுத்தும்.
- ஆதரவு இடைவெளி- தொய்வு மற்றும் இயந்திர அழுத்தத்தைத் தடுக்க, உற்பத்தியாளரால் பரிந்துரைக்கப்படும் இடைவெளியில் கேபிளைப் பாதுகாக்கவும், பொதுவாக ஒவ்வொரு 1.5 முதல் 2 மீட்டருக்கும்.
- சோதனை— நிறுவிய பின், கேபிள் அமைப்பின் ஒருமைப்பாட்டை சரிபார்க்க காப்பு எதிர்ப்பு மற்றும் தொடர்ச்சி சோதனைகளை செய்யவும். எதிர்கால குறிப்புக்காக அனைத்து சோதனை முடிவுகளையும் ஆவணப்படுத்தவும்.
இந்த நடைமுறைகளை கடைபிடிப்பது கேபிளின் தீ-எதிர்ப்பு பண்புகள் அதன் சேவை வாழ்க்கை முழுவதும் முழுமையாக பாதுகாக்கப்படுவதை உறுதி செய்கிறது. திBBTRZ நெகிழ்வான தீ-எதிர்ப்பு கேபிள்கள்நீடித்துழைப்பதற்காக வடிவமைக்கப்பட்டுள்ளது, ஆனால் அனைத்து துல்லியமான-பொறியியல் தயாரிப்புகளைப் போலவே, அவை நிறுவலின் போது கவனமாக கையாளுவதன் மூலம் பயனடைகின்றன.
