XLPE இன்சுலேட்டட் PVC உறையுடைய SWA பவர் கேபிள்

XLPE இன்சுலேட்டட் PVC Sheathed SWA பவர் கேபிள் T1R காப்பர் கண்டக்டர், XLPE இன்சுலேஷன், PVC ரேப்பிங் டேப் ஸ்டீல்-வீயர்ஸ் கவசம் மற்றும் PVC உறை ஆகியவற்றால் ஆனது.

பொதுவான கேபிள் வகைகள் YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MIAPVX.

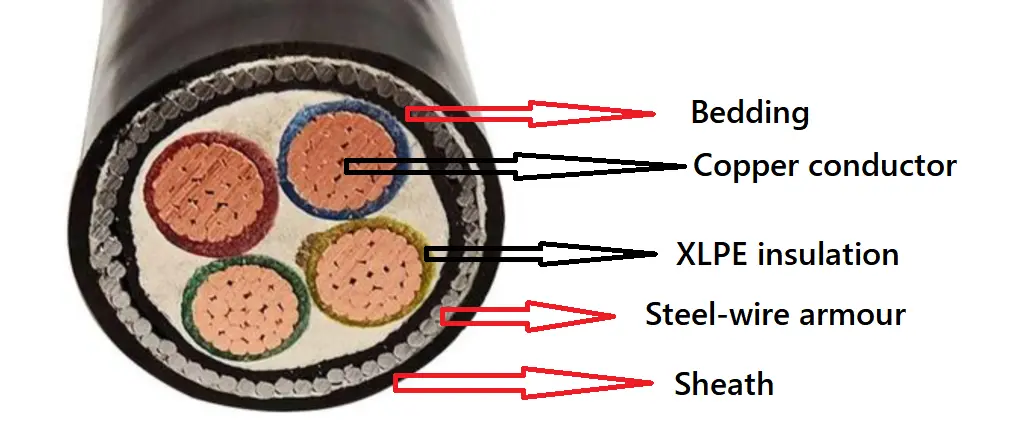

தயாரிப்பு அமைப்பு

XLPE இன்சுலேட்டட் PVC Sheathed SWA பவர் கேபிள் T1R காப்பர் கண்டக்டர், XLPE இன்சுலேஷன், PVC ரேப்பிங் டேப் ஸ்டீல்-வீயர்ஸ் கவசம் மற்றும் PVC உறை ஆகியவற்றால் ஆனது.

நடத்துனர்: தாமிரம் அல்லது அலுமினியம் கடத்தி, வட்டமாக அல்லது வடிவில், வகுப்பு 2 முதல் IEC 60228 வரை

மற்றும் GB/T 3956-2008, குறுக்குவெட்டு பகுதிக்கு 6mmக்கு மேல் இல்லை², ஒரு திடமான சுற்று

நடத்துனர் பயன்படுத்தப்படலாம், வகுப்பு 1 முதல் IEC 60228 மற்றும் GB/T 3956-2008.

காப்பு: காப்பு தடிமன், பொருள் சொத்து IEC 60502 மற்றும் GB/T 12706 இன் படி இருக்க வேண்டும்.

மைய நிறம்: 1 கோர்: சிவப்பு அல்லது மஞ்சள் அல்லது பச்சை அல்லது நீலம் அல்லது கருப்பு

2 கோர்கள்: சிவப்பு, நீலம் அல்லது சிவப்பு, கருப்பு

3 கோர்கள்: மஞ்சள், பச்சை, சிவப்பு அல்லது சிவப்பு, மஞ்சள், நீலம்

4 கோர்கள்: மஞ்சள், பச்சை, சிவப்பு, நீலம் அல்லது சிவப்பு, மஞ்சள், நீலம், கருப்பு

5 கோர்கள்: மஞ்சள், பச்சை, சிவப்பு, நீலம், கருப்பு அல்லது சிவப்பு, மஞ்சள், நீலம், கருப்பு, பச்சை

5 கோகளுக்கு மேல்: கருப்பு எண் அல்லது வெவ்வேறு வண்ண ரிப்பன் கொண்ட வெள்ளை கோர்கள்

உள் உறைகள்: உட்புற உறைகள் வெளியேற்றப்படலாம் அல்லது மடிக்கப்படலாம். பொருட்கள் கேபிளின் இயக்க வெப்பநிலைக்கு ஏற்றதாக இருக்க வேண்டும் மற்றும் இன்சுலேடிங் பொருட்களுடன் இணக்கமாக இருக்க வேண்டும்.

எஃகு கம்பிகள் கவசம்: மல்டிகோர் கேபிள்களில், கவசம் எஃகு கம்பிகளுக்கு இணங்கும் உள் உறை மீது பயன்படுத்தப்பட வேண்டும். ஏ.சி.யில் பயன்படுத்த ஒற்றை மைய கேபிள்கள். அமைப்புகள் காந்தம் அல்லாத எஃகு கம்பிகளைக் கொண்டிருக்க வேண்டும்.

வெளிப்புற உறை: உறை தடிமன், பொருள் சொத்து IEC 60502 மற்றும் GB/T 12706 இன் படி இருக்க வேண்டும்.

சுடர்-தடுப்பு கேபிள்: சுடர்-தடுப்பு PVC வெளிப்புற உறை பொருள் பயன்படுத்தப்படும். சுடர் தடுப்பு தரங்களை மூன்று வகைகளாக வகைப்படுத்தலாம்: கொத்து A, B மற்றும் C.

தீ-எதிர்ப்பு கேபிள்: மைக்கா டேப்பின் இரண்டு அடுக்கு கடத்தியைச் சுற்றி சுற்றப்பட வேண்டும்.

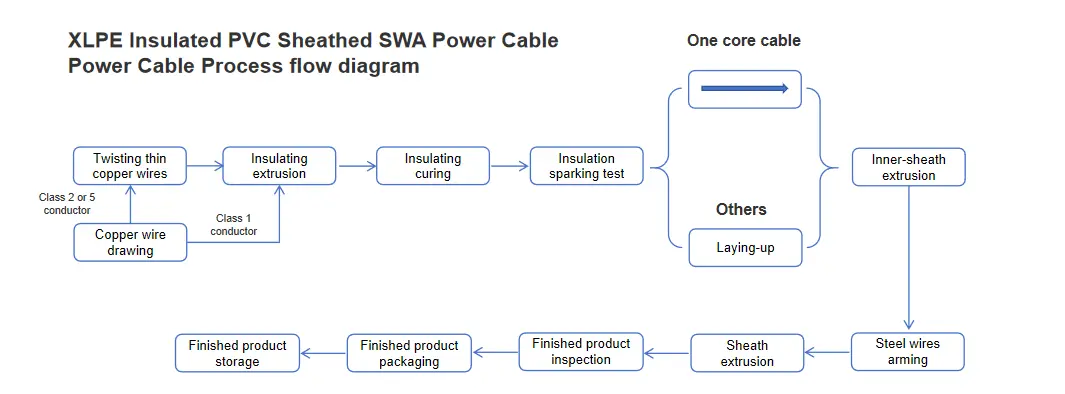

செயல்முறை ஓட்ட வரைபடம்

செயல்திறன் அளவுரு

மதிப்பிடப்பட்ட மின்னழுத்தம்: 0.6/1 kV

சோதனை மின்னழுத்தம்: 5 நிமிடங்களுக்கு 3.5kV எந்த முறிவு ஏற்படவில்லை

வேலை வெப்பநிலை: -5º C முதல் +90ºC வரை

குறுகிய சுற்று வெப்பநிலை: +250 ºC

குறைந்தபட்ச நெகிழ்வு வளைவு ஆரம்: 15* OD;

குறைந்தபட்ச நிலையான வளைக்கும் ஆரம்: 10* OD;

கேபிள் சோதனை:

1. கண்டக்டர் DC எதிர்ப்பு சோதனை: 20ºC கண்டக்டர் DC எதிர்ப்பு GB/T 3956-2008, IEC 60228 உடன் இணங்க வேண்டும்.

2. AC மின்னழுத்த சோதனை: 3.5kV/5min, முறிவு இல்லை.

மாதிரி சோதனை:

1. நடத்துனர் கட்டமைப்பு ஆய்வு: இது GB/T 3956-2008, IEC 60228 இன் தொழில்நுட்பத் தேவைகளுக்கு இணங்க வேண்டும்.

2. இன்சுலேஷன், லைனிங், ஸ்டீல் டேப் கவசம் மற்றும் உறை அமைப்பு ஆகியவற்றின் அளவு GB/T 12706.1-2020, IEC 60502.1 இன் தேவைகளுக்கு இணங்க வேண்டும்.

வெப்ப நீட்சி சோதனை:

மாதிரி மற்றும் சோதனை நடைமுறைகள் GB/T 2951.21-2008, IEC 60811-2-1, அத்தியாயம் 9 இன் விதிகளுக்கு இணங்க வேண்டும், மேலும் முடிவுகள் GB/T 12706.1-2020, IEC 60502 இன் விதிகளுக்கு இணங்க வேண்டும்.

வகை சோதனை:

காப்பு மற்றும் உறையின் இயந்திர மற்றும் உடல் செயல்திறன் சோதனை GB/T 12706.1-2020 மற்றும் IEC 60502.1 இன் தேவைகளுக்கு இணங்க வேண்டும்.

மின் செயல்திறன் GB/T 12706.1-2020, IEC 60502.1 உடன் இணங்க வேண்டும்

ஒற்றை கேபிள் எரியும் சோதனை GB/T 19666-2019, IEC 60332 உடன் இணங்க வேண்டும்.

கேபிளின் தொகுக்கப்பட்ட ஃப்ளேம் ரிடார்டன்ட் சோதனையானது GB/T 19666-2019, IEC 60332 இன் தேவைகளைப் பூர்த்தி செய்கிறது.

கேபிள்களின் தீ தடுப்பு சோதனை GB/T 19666-2019 மற்றும் IEC 60331 இன் தேவைகளுக்கு இணங்க வேண்டும்.

ஆம்பியர்களில் (A) மின்னோட்டத்தை சுமந்து செல்லும் திறன்

பேக்கேஜிங் & டெலிவரி

பேக்கேஜிங் விவரங்கள்:

நீங்கள் வாங்கும் அளவு மற்றும் தேவைகளால் இது தீர்மானிக்கப்படுகிறது. பேச்சுவார்த்தை நடத்தலாம்.

துறைமுகம்: தியான்ஜின் துறைமுகம்

டெலிவரி: கடல் வழியாக, விமானம் மூலம், எக்ஸ்பிரஸ் மூலம்.
