XLPE இன்சுலேட்டட் PVC உறை STA பவர் கேபிள்

நம்பகமான XLPE இன்சுலேட்டட் PVC Sheathed STA பவர் கேபிள் உற்பத்தியாளர் மற்றும் சப்ளையரை நீங்கள் தேடுகிறீர்கள் என்றால், நீங்கள் Tianjin Beida ஐ தேர்வு செய்யலாம். இந்த தயாரிப்பு நேரடியாக நிலத்தடியில் புதைக்கக்கூடிய குறைந்த மின்னழுத்த மின் பரிமாற்றத்திற்காக பரவலாகப் பயன்படுத்தப்படும் ஸ்டீல் டேப் கவச மின் கேபிள் ஆகும். வெவ்வேறு வேகத்தின் படி, பொதுவான கேபிள் கடத்தி குறுக்கு வெட்டு பகுதி 2.5 மிமீ2 முதல் 500 மிமீ2 வரை இருக்கும்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

டியான்ஜின் பெய்டா கேபிள் குழுமத்தின் 35 ஆண்டுகால கேபிள் துறையில் ஆழமான சாகுபடியை நம்பி, XLPE இன்சுலேட்டட் PVC Sheathed STA பவர் கேபிளை அறிமுகப்படுத்தினோம், இதை குறைந்த மின்னழுத்த மின் பரிமாற்றத் துறையின் வலிமை என்று சொல்லலாம்.

சீனாவின் நன்கு அறியப்பட்ட வர்த்தக முத்திரை, ஐஎஸ்ஓ அமைப்பு சான்றிதழ் மற்றும் பிற அதிகாரப்பூர்வ தகுதிகளுடன் கூடிய உயர் தொழில்நுட்ப நிறுவனமாக, பீடா குழுமம் சர்வதேச மேம்பட்ட உற்பத்தி மற்றும் சோதனை உபகரணங்களால் ஆதரிக்கப்படுகிறது மற்றும் ஆண்டு விற்பனை அளவின் 3.1% R & D முதலீட்டில் உள்ளது, இதனால் இந்த ஸ்டீல் டேப் கவச கேபிள் இணையற்ற நன்மைகளைக் கொண்டுள்ளது.

இதன் XLPE இன்சுலேஷன் பொருள் சிறந்த மின் செயல்திறன் மற்றும் வெப்ப எதிர்ப்பை உறுதி செய்கிறது, இரும்பு நாடா கவச வடிவமைப்பு கொண்ட PVC உறை, வலுவான ஈரப்பதம் எதிர்ப்பு, அரிப்பு எதிர்ப்பு, இயந்திர சேத எதிர்ப்பு, கூடுதல் பாதுகாப்பு இல்லாமல் நேரடியாக புதைக்கப்பட்ட இடுதல், குறைந்த மின்னழுத்த மின் பரிமாற்ற நிறுவல் வளாகம், மோசமான சுற்றுச்சூழல் தகவமைப்பு, பாதுகாப்பு ஆபத்துகள் மற்றும் பிற வலிப்பு புள்ளிகள், உலகளாவிய வாடிக்கையாளர்களுக்கு நிலையான மற்றும் நம்பகமான ஆற்றல் தீர்வுகளை வழங்குகின்றன.

பொதுவான கேபிள் வகைகள் YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/PCVC/XLPEA.

தயாரிப்பு அமைப்பு

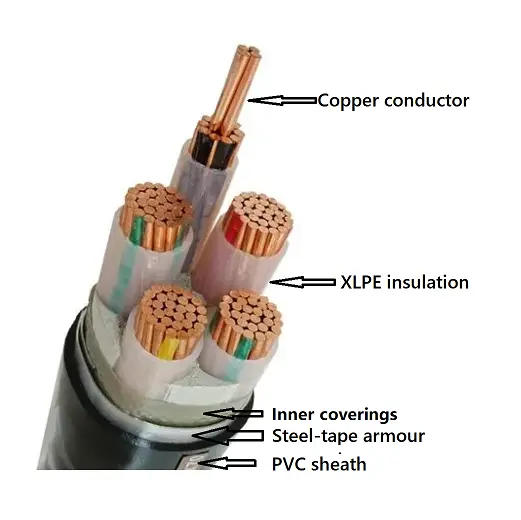

Xlpe Insulated Pvc Sheathed Sta Power Cable

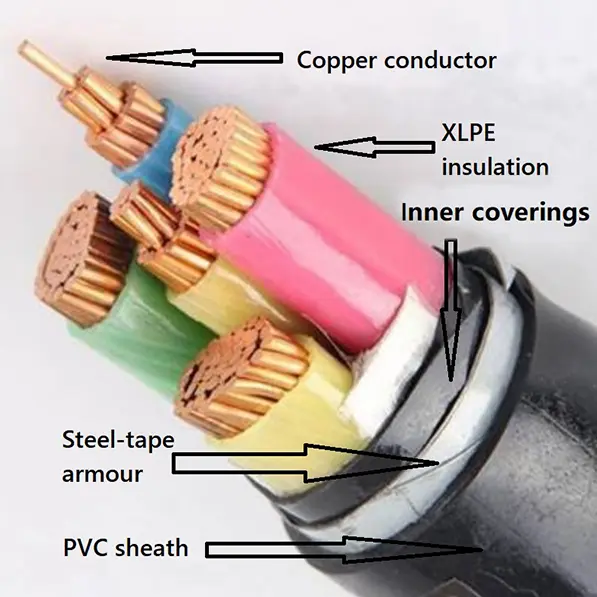

XLPE இன்சுலேட்டட் PVC Sheathed STA பவர் கேபிள் T1R காப்பர் கண்டக்டர், XLPE இன்சுலேஷன், PVC ரேப்பிங் டேப் ஸ்டீல்-டேப் கவசம் மற்றும் PVC உறை ஆகியவற்றால் ஆனது.

நடத்துனர்: தாமிரம் அல்லது அலுமினியம் கடத்தி, வட்டமாக அல்லது வடிவில், வகுப்பு 2 முதல் IEC 60228 வரை

மற்றும் GB/T 3956-2008, குறுக்குவெட்டு பகுதிக்கு 6mmக்கு மேல் இல்லை², ஒரு திடமான சுற்று

நடத்துனர் பயன்படுத்தப்படலாம், வகுப்பு 1 முதல் IEC 60228 மற்றும் GB/T 3956-2008.

காப்பு: காப்பு தடிமன், பொருள் சொத்து IEC 60502 மற்றும் GB/T 12706 இன் படி இருக்க வேண்டும்.

மைய நிறம்: 1 கோர்: சிவப்பு அல்லது மஞ்சள் அல்லது பச்சை அல்லது நீலம் அல்லது கருப்பு

2 கோர்கள்: சிவப்பு, நீலம் அல்லது சிவப்பு, கருப்பு

3 கோர்கள்: மஞ்சள், பச்சை, சிவப்பு அல்லது சிவப்பு, மஞ்சள், நீலம்

4 கோர்கள்: மஞ்சள், பச்சை, சிவப்பு, நீலம் அல்லது சிவப்பு, மஞ்சள், நீலம், கருப்பு

5 கோர்கள்: மஞ்சள், பச்சை, சிவப்பு, நீலம், கருப்பு அல்லது சிவப்பு, மஞ்சள், நீலம், கருப்பு, பச்சை

5 கோகளுக்கு மேல்: கருப்பு எண் அல்லது வெவ்வேறு வண்ண ரிப்பன் கொண்ட வெள்ளை கோர்கள்

உள் உறைகள்: உட்புற உறைகள் வெளியேற்றப்படலாம் அல்லது மடிக்கப்படலாம். பொருட்கள் கேபிளின் இயக்க வெப்பநிலைக்கு ஏற்றதாக இருக்க வேண்டும் மற்றும் இன்சுலேடிங் பொருட்களுடன் இணக்கமாக இருக்க வேண்டும்.

ஸ்டீல்-டேப் கவசம்: மல்டிகோர் கேபிள்களில், கவசம் இரட்டை எஃகு நாடாவை ஒட்டிய உள் உறை மீது பயன்படுத்தப்பட வேண்டும். ஏ.சி.யில் பயன்படுத்த ஒற்றை மைய கேபிள்கள். அமைப்புகள் காந்தம் அல்லாத எஃகு நாடாவைக் கொண்டிருக்க வேண்டும்.

வெளிப்புற உறை: உறை தடிமன், பொருள் சொத்து IEC 60502 மற்றும் GB/T 12706 இன் படி இருக்க வேண்டும்.

சுடர்-தடுப்பு கேபிள்: சுடர்-தடுப்பு PVC வெளிப்புற உறை பொருள் பயன்படுத்தப்படும். சுடர் தடுப்பு தரங்களை மூன்று வகைகளாக வகைப்படுத்தலாம்: கொத்து A, B மற்றும் C.

தீ-எதிர்ப்பு கேபிள்: மைக்கா டேப்பின் இரண்டு அடுக்கு கடத்தியைச் சுற்றி சுற்றப்பட வேண்டும்.

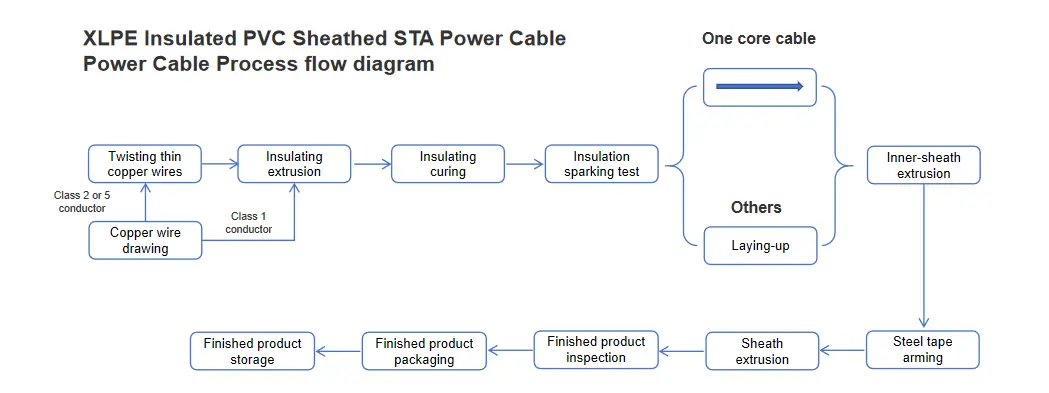

செயல்முறை ஓட்ட வரைபடம்

Xlpe Insulated Pvc Sheathed Sta Power Cable

தயாரிப்பு பயன்பாடு

கிராஸ்லிங்க்டு பாலிஎதிலீன் இன்சுலேட்டட் PVC உறையுடைய எஃகு டேப் கவச மின் கேபிள், ஏனெனில் எஃகு டேப் பாதுகாப்புடன் கூடிய இந்த கேபிள், விநியோக நெட்வொர்க் அல்லது தொழில்துறை உபகரணங்களுக்கு ஏற்றது

தயாரிப்பு நிறுவல் நிபந்தனைகள்:

கேபிள் நிறுவலின் சுற்றுப்புற வெப்பநிலை PVC இன்சுலேஷன் அல்லது PVC உறை அல்லது ஆலசன் இல்லாத ஃப்ளேம் ரிடார்டன்ட் உறை கொண்ட கேபிள்களுக்கு, நிறுவலின் போது சுற்றுப்புற வெப்பநிலை 0℃க்கு குறைவாக இருக்கக்கூடாது.

கேபிள் நிறுவலுக்கு குறைந்தபட்ச வளைக்கும் ஆரம்

திட்டம்	ஒற்றை மைய கேபிள்		பல கோர் கேபிள்
திட்டம்	ஆயுதமற்ற	கவசமாக	ஆயுதமற்ற	கவசமாக
நிறுவலின் போது கேபிளின் குறைந்தபட்ச வளைவு ஆரம்	20D	15D	15D	12D
இணைப்பு பெட்டிகள் மற்றும் முடிவுகளுக்கு அருகில் கேபிள்களின் குறைந்தபட்ச வளைக்கும் ஆரம்	15D	12D	12D	10D
குறிப்பு: D என்பது கேபிள் வெளிப்புற விட்டம்

செயல்திறன் அளவுரு

மதிப்பிடப்பட்ட மின்னழுத்தம்: 0.6/1 kV

சோதனை மின்னழுத்தம்: 5 நிமிடங்களுக்கு 3.5kV எந்த முறிவு ஏற்படவில்லை

வேலை வெப்பநிலை: -0º C முதல் +90ºC வரை

குறுகிய சுற்று வெப்பநிலை: +250 ºC

ஆம்பியர்களில் (A) மின்னோட்டத்தை சுமந்து செல்லும் திறன்

மதிப்பிடப்பட்ட மின்னழுத்தம் 0.6/1kV XLPE இன்சுலேஷன் பவர் கேபிள்
ஆம்பியர்களில் (A) மின்னோட்டத்தை சுமந்து செல்லும் திறன்
சுற்றுப்புற வெப்பநிலை: காற்றில்: 40℃, தரையில்: 25℃
கடத்தி வெப்பநிலை: 90℃
மண் வெப்ப எதிர்ப்பு குணகம்: 1.0k·m/W
வகை	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
மையத்தின் எண்ணிக்கை	ஒற்றை கோர்				பல கோர்கள்
குறுக்கு வெட்டு பகுதி, மிமீ²	காற்றில்		நிலத்தில்		காற்றில்		நிலத்தில்
குறுக்கு வெட்டு பகுதி, மிமீ²	கியூ	அல்	கியூ	அல்	கியூ	அல்	கியூ	அல்
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
குறிப்பு: ஒற்றை மைய கேபிள்களின் கவசம் காந்தம் அல்லாத பொருட்களால் ஆனது.
