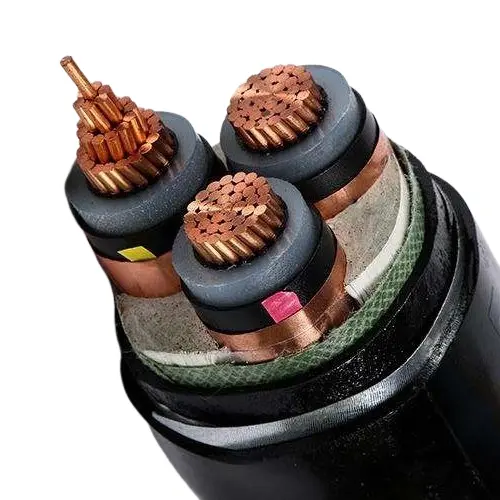

XLPE இன்சுலேட்டட் PVC உறையுடைய STA MV கேபிள்

இந்த XLPE இன்சுலேட்டட் PVC Sheathed STA MV கேபிள், தொழில்முறை சப்ளையர் பெய்டா, இணைக்கப்பட்ட பாலிஎதிலீனை (XLPE) இன்சுலேஷன் பொருளாகப் பயன்படுத்துகிறது, இது சிறந்த மின் பண்புகள், வெப்ப எதிர்ப்பு மற்றும் வயதான எதிர்ப்பு ஆகியவற்றைக் கொண்டுள்ளது. பாலிவினைல் குளோரைடு (PVC) வெளிப்புற உறையுடன் இணைந்து, ஈரப்பதம், இரசாயன அரிப்பு மற்றும் உடல் சிராய்ப்பு ஆகியவற்றிற்கு எதிரான பாதுகாப்பை மேலும் அதிகரிக்கிறது. ஸ்டீல் டேப் ஆர்மர் லேயர் கேபிளுக்கு அதிக அழுத்த மற்றும் தாக்க எதிர்ப்பை வழங்குகிறது, இது நேரடி புதைகுழிகள், சுரங்கங்கள் மற்றும் குழாய்கள் போன்ற பல்வேறு இடும் சூழல்களுக்கு மாற்றியமைக்க உதவுகிறது. கூடுதல் குழாய் பாதுகாப்பு தேவையில்லை மற்றும் நேரடியாக நிலத்தடியில் புதைக்கக்கூடிய நிறுவல் முறைகளுக்கு இது மிகவும் பொருத்தமானது.

மின்னழுத்த நிலைகளின் அடிப்படையில், தயாரிப்புகள் 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV, மற்றும் 26/35KV போன்ற பல பொதுவாகப் பயன்படுத்தப்படும் விவரக்குறிப்புகளை உள்ளடக்கியது, இவை வெவ்வேறு நடுத்தர மின்னழுத்த ஆற்றல் பரிமாற்றம் மற்றும் விநியோக காட்சிகளின் தேவைகளைப் பூர்த்தி செய்ய முடியும். கேபிள் கட்டமைப்பு வடிவமைப்பு கடுமையானது, தொடர்புடைய தேசிய தரநிலைகளுடன் இணங்குகிறது மற்றும் நல்ல நீண்ட கால செயல்பாட்டு நிலைத்தன்மை மற்றும் பாதுகாப்பு விளிம்பு உள்ளது.

பயன்பாடுகள்:

குறுக்கு-இணைக்கப்பட்ட பாலிஎதிலீன் காப்பிடப்பட்ட, PVC உறை, எஃகு-நாடா கவச மின் கேபிள்கள் முதன்மையாக நகர்ப்புற மின் விநியோகம், கிராமப்புற மின் கட்டங்கள், சுரங்க ஆற்றல் மற்றும் இரயில் போக்குவரத்து அமைப்புகளில் அவற்றின் எஃகு நாடா பாதுகாப்பு காரணமாக பயன்படுத்தப்படுகின்றன. துணை மின்நிலையங்கள், விநியோக பெட்டிகள், மின்மாற்றிகள் மற்றும் ஜெனரேட்டர்கள் போன்ற உபகரணங்களை இணைக்க அவை பயன்படுத்தப்படுகின்றன. இந்த வகை கேபிள் மின் விநியோக நெட்வொர்க்குகள் அல்லது தொழில்துறை நிறுவல்களில் மின் பரிமாற்றத்திற்கு ஏற்றது. இது நேரடியாக நிலத்தடியில் புதைக்கப்படலாம் அல்லது கேபிள் அகழிகள் அல்லது கேபிள் தட்டுகளில் நிறுவப்படலாம். கேபிள் குறிப்பிட்ட அழுத்தத்தைத் தாங்கும் ஆனால் இழுவிசை விசையைத் தாங்காது.

தயாரிப்பு அமைப்பு

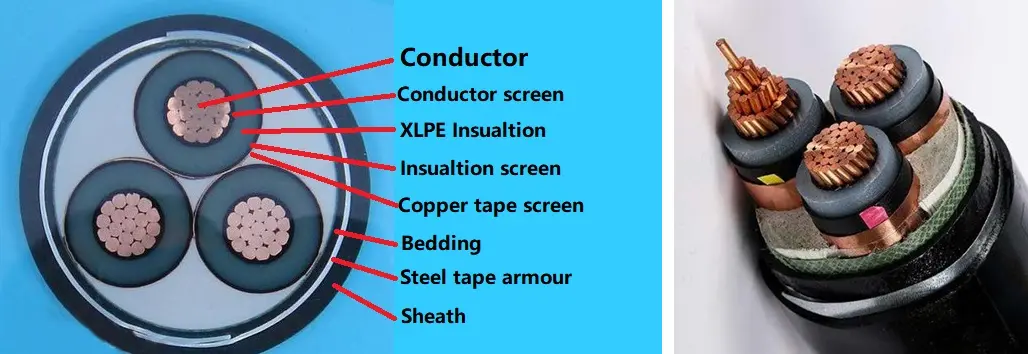

XLPE இன்சுலேட்டட் PVC Sheathed STA MV கேபிள் T1R காப்பர் கண்டக்டர், XLPE இன்சுலேஷன், PVC ரேப்பிங் டேப் ஸ்டீல்-டேப் கவசம் மற்றும் PVC உறை ஆகியவற்றால் ஆனது.

நடத்துனர்: தாமிரம் அல்லது அலுமினியம் கடத்தி, வட்டமாக அல்லது வடிவில், வகுப்பு 2 முதல் IEC 60228 வரை

மற்றும் GB/T 3956-2008.

காப்பு: குறுக்கு-இணைக்கப்பட்ட பாலிஎதிலீன் காப்பு，இன்சுலேஷன் தடிமன், பொருள் சொத்து IEC 60502-2 மற்றும் GB/T 12706.2，GB/T 12706.3 இன் படி இருக்க வேண்டும்.

கடத்தி கவசம்: கடத்தி கவசம் வெளியேற்றப்பட்ட அரை-கடத்தி உலோகம் அல்லாத பொருட்களால் செய்யப்பட வேண்டும், மேலும் வெளியேற்றப்பட்ட அரை-கடத்தும் பொருள் காப்புடன் இறுக்கமாக பிணைக்கப்பட வேண்டும்.

இன்சுலேஷன் கேடயம்: இன்சுலேஷன் கவசம் ஒரு உலோகம் அல்லாத அரை-கடத்தும் அடுக்கு மற்றும் ஒரு உலோக அடுக்கு ஆகியவற்றின் கலவையாக இருக்க வேண்டும். இன்சுலேஷன் மையத்துடன் இறுக்கமாகப் பிணைக்கப்பட்ட அல்லது உரிக்கப்படக்கூடிய உலோகம் அல்லாத அரை-கடத்தி அடுக்கு ஒவ்வொரு தனிமைப்படுத்தப்பட்ட மையத்திலும் நேரடியாக வெளியேற்றப்பட வேண்டும். பின்னர், உலோகம் அல்லாத அரை-கடத்தும் அடுக்கைச் சுற்றி ஒரு உலோகக் கவச அடுக்கு சுற்றப்பட வேண்டும். இது IEC 60502-2, GB/T 12706.2 மற்றும் GB/T 12706.3 ஆகியவற்றின் விதிகளுக்கு இணங்க வேண்டும்.

உள் உறைகள்: உள் உறைகள் வெளியேற்றப்பட வேண்டும். பொருட்கள் கேபிளின் இயக்க வெப்பநிலைக்கு ஏற்றதாக இருக்க வேண்டும் மற்றும் இன்சுலேடிங் பொருட்களுடன் இணக்கமாக இருக்க வேண்டும்.

ஸ்டீல்-டேப் கவசம்: மல்டிகோர் கேபிள்களில், கவசம் இரட்டை எஃகு நாடாவை ஒட்டிய உள் உறை மீது பயன்படுத்தப்பட வேண்டும். ஏ.சி.யில் பயன்படுத்த ஒற்றை மைய கேபிள்கள். அமைப்புகள் காந்தம் அல்லாத எஃகு நாடாவைக் கொண்டிருக்க வேண்டும்.

வெளிப்புற உறை:PVC உறை, உறை தடிமன், பொருள் சொத்து IEC 60502.2 மற்றும் GB/T 12706 இன் படி இருக்க வேண்டும்.

சுடர்-தடுப்பு கேபிள்: சுடர்-தடுப்பு PVC வெளிப்புற உறை பொருள் பயன்படுத்தப்படும். சுடர் தடுப்பு தரங்களை மூன்று வகைகளாக வகைப்படுத்தலாம்: கொத்து A, B மற்றும் C.

செயல்திறன் அளவுரு

மதிப்பிடப்பட்ட மின்னழுத்தம்: 3.6/6 kV முதல் 18/30 kV வரை; 26/35 கே.வி

சோதனை மின்னழுத்தம்: மின் அதிர்வெண் சோதனை மின்னழுத்தம் 3.5U0 ஆக இருக்க வேண்டும், மேலும் சோதனை முறிவு இல்லாமல் 5 நிமிடங்கள் நீடிக்கும்.

கடத்தியின் அதிகபட்ச இயக்க வெப்பநிலை: 90ºC

குறுகிய சுற்று வெப்பநிலை: +250 ºC

காப்பு தடிமன்:

கேபிள் சோதனை

வழக்கமான கேபிள் சோதனைகளில் பின்வருவன அடங்கும்: 1) கடத்தி DC எதிர்ப்பு சோதனை, GB/T 3956-2008 மற்றும் IEC 60228 ஆகியவற்றின் தேவைகளுக்கு இணங்க 20ºC இல் DC எதிர்ப்பு தேவைப்படுகிறது; 2) AC மின்னழுத்த சோதனை, 5 நிமிடங்களுக்கு 3.5U0 மின்னழுத்தத்தில் தொடர்ந்து, எந்த முறிவு இருக்கக்கூடாது; 3) GB/T 3048.12 இன் படி நடத்தப்பட்ட பகுதியளவு வெளியேற்ற சோதனை, 10pC க்கு மேல் கண்டறியக்கூடிய வெளியேற்றம் 1.73U0 மின்னழுத்தத்தில் உருவாக்கப்படக்கூடாது, மேலும் சோதனை உணர்திறன் 10pC அல்லது அதற்கும் அதிகமாக இருக்க வேண்டும்.

மாதிரி சோதனைகளில் முக்கியமாக பின்வருவன அடங்கும்: 1) நடத்துனர் கட்டமைப்பு ஆய்வு, இது GB/T 3956-2008 மற்றும் IEC 60228 ஆகியவற்றின் தேவைகளுக்கு இணங்க வேண்டும்; 2) இன்சுலேஷன், உள் புறணி, ஸ்டீல் டேப் கவசம் மற்றும் உறை ஆகியவற்றின் கட்டமைப்பு பரிமாணங்கள் IEC 60502.2, GB/T 12706.2-2020 மற்றும் GB/T 12706.3-2020 ஆகியவற்றின் தேவைகளைப் பூர்த்தி செய்ய வேண்டும்; 3) வெப்ப நீட்டிப்பு சோதனை, இது GB/T 2951.21-2008 மற்றும் IEC 60811-2-1 இன் அத்தியாயம் 9 இன் படி மேற்கொள்ளப்படும், மேலும் முடிவுகள் தொடர்புடைய தரநிலைகளுக்கு இணங்க வேண்டும்.

வகை சோதனை பின்வருவனவற்றை உள்ளடக்கியது: காப்பு மற்றும் உறையின் இயந்திர மற்றும் இயற்பியல் பண்புகள் மற்றும் மின் பண்புகள் IEC 60502.2, GB/T 12706.2-2020 மற்றும் GB/T 12706.3-2020 ஆகியவற்றின் தேவைகளைப் பூர்த்தி செய்ய வேண்டும்; ஒற்றை-கேபிள் எரியும் சோதனை GB/T 19666-2019 மற்றும் IEC 60332 ஆகியவற்றின் விதிகளுக்கு இணங்க வேண்டும்; தொகுக்கப்பட்ட ஃப்ளேம் ரிடார்டன்ட் சோதனையானது GB/T 19666-2019 மற்றும் IEC 60332 இன் தேவைகளையும் பூர்த்தி செய்ய வேண்டும்.

தயாரிப்பு நிறுவல் நிபந்தனைகள்:

கேபிள் நிறுவலின் போது சுற்றுப்புற வெப்பநிலை

குறுக்கு-இணைக்கப்பட்ட எத்திலீன் காப்பு மற்றும் PVC உறை கொண்ட மின் கேபிள்களுக்கு, நிறுவலின் போது சுற்றுப்புற வெப்பநிலை 0 ° C க்கும் குறைவாக இருக்கக்கூடாது.

கேபிள் நிறுவலின் போது குறைந்தபட்ச வளைக்கும் ஆரம்

பேக்கேஜிங் & டெலிவரி

பேக்கேஜிங் விவரங்கள்:

நீங்கள் வாங்கும் அளவு மற்றும் தேவைகளால் இது தீர்மானிக்கப்படுகிறது. பேச்சுவார்த்தை நடத்தலாம்.

துறைமுகம்: தியான்ஜின் துறைமுகம்

டெலிவரி: கடல் வழியாக, விமானம் மூலம், எக்ஸ்பிரஸ் மூலம்.
