XLPE இன்சுலேட்டட் PVC கவசம் இல்லாத MV கேபிள்

1989 ஆம் ஆண்டு நிறுவப்பட்டதில் இருந்து, பீடா குழுமம் பல ஆண்டுகளாக தொழில்துறை குவிப்பு மற்றும் சிறந்த தொழில்நுட்பத்தின் காரணமாக சீனாவில் மின் கேபிள்கள் துறையில் ஒரு முக்கிய உற்பத்தியாளராக மாறியுள்ளது. ஆழ்ந்த R & D திறன் மற்றும் வளமான தொழில் அனுபவம் கொண்ட நிறுவனமாக, எங்கள் XLPE இன்சுலேட்டட் PVC உறையுடைய கவசமற்ற MV கேபிள்கள் நகர்ப்புற மின் கட்டங்கள், தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள் மற்றும் உயரமான கட்டிடங்களில் அவற்றின் உயர் நிலைத்தன்மை மற்றும் உயர் செயல்திறனுக்காக பரவலாகப் பயன்படுத்தப்படுகின்றன. கடுமையான தரக் கட்டுப்பாட்டு அமைப்பு மற்றும் சிங்குவா பல்கலைக்கழகம், நங்காய் பல்கலைக்கழகம் மற்றும் பிற அதிகாரப்பூர்வ அலகுகளுடன் நீண்டகால ஒத்துழைப்புடன், எங்கள் தயாரிப்புகள் சந்தையால் மிகவும் அங்கீகரிக்கப்பட்டு, வாடிக்கையாளர்களுக்கு பாதுகாப்பான மற்றும் நம்பகமான மின் பரிமாற்ற தீர்வுகளை வழங்குகின்றன.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

டியான்ஜின் பெய்டா ஒரு சீனா XLPE இன்சுலேட்டட் PVC கவசம் இல்லாத MV கேபிள் உற்பத்தியாளர் மற்றும் சப்ளையர். இந்த கேபிள்கள் சக்தி அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன. இது நகர்ப்புற மின் கட்டங்கள், தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள் மற்றும் உயரமான கட்டிடங்களின் "சக்தி தமனி" ஆக செயல்படுகிறது, மேலும் இது 10.35 kV உயர் மின்னழுத்த மின்சாரத்தை துணை மின் நிலையங்களிலிருந்து பல்வேறு மின் முனையங்களுக்கு அனுப்ப முடியும்.

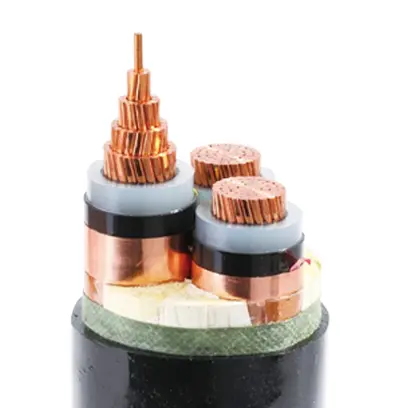

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

நடுத்தர மின்னழுத்த கேபிள்களின் தேர்வு

1. மின்னழுத்த நிலைக்கு ஏற்ப தேர்ந்தெடுக்கவும், பொதுவாகப் பயன்படுத்தப்படும் கேபிள் நிலை 3.6/6 kV, 6/10 kV, 8.7/15kV, 12/20 kV, 18/30 kV; 26/35 kV

2. உபகரணங்களின் சக்தி அல்லது கடத்தப்பட்ட மின்னோட்டத்தின் படி தேர்ந்தெடுக்கவும், சாதனத்தின் சக்திக்கு ஏற்ப உபகரணங்கள் பயன்படுத்த வேண்டிய மின்னோட்டத்தை கணக்கிடவும், பின்னர் கேபிள் திறன் அட்டவணையின்படி தேர்ந்தெடுக்கவும். கூடுதலாக, கேபிளின் நீளத்தைப் பயன்படுத்தி கேபிளின் மின்னழுத்த வீழ்ச்சியைக் கணக்கிடுவது அவசியம், மேலும் மின்னழுத்த வீழ்ச்சி 5% ஐ விட அதிகமாக இருக்கக்கூடாது.

கேபிள் வகை	கட்டமைப்பு அம்சங்கள்	விண்ணப்ப காட்சிகள்	தடை செய்யப்பட்ட காட்சி
XLPE இன்சுலேட்டட் PVC கவசம் கொண்ட MV கேபிள்	ஆயுதமற்ற, இலகுரக மற்றும் நெகிழ்வான	உட்புறம், சுரங்கப்பாதை, கேபிள் அகழி, குழாய் இடுதல்	பெரிய இயந்திர சக்திகளை தாங்க முடியாது, நேரடியாக கல் பகுதியில் புதைக்கப்படக்கூடாது

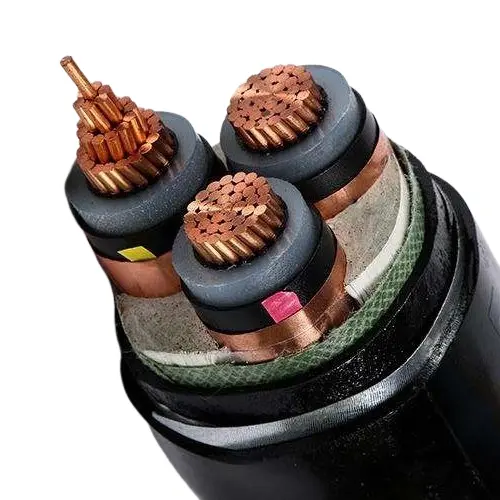

XLPE இன்சுலேட்டட் PVC உறையுடைய STA MV கேபிள்	எஃகு நாடா கவசம்	வலுவான சுருக்க எதிர்ப்பைக் கொண்ட பகுதிகள், நேரடியாக நிலத்தடியில் புதைக்கப்பட்டவை மற்றும் இயந்திர சேதத்திற்கு ஆளாகின்றன	அதிக துளியுடன் செங்குத்து இடுவதற்கு ஏற்றது அல்ல (நழுவுவது எளிது)

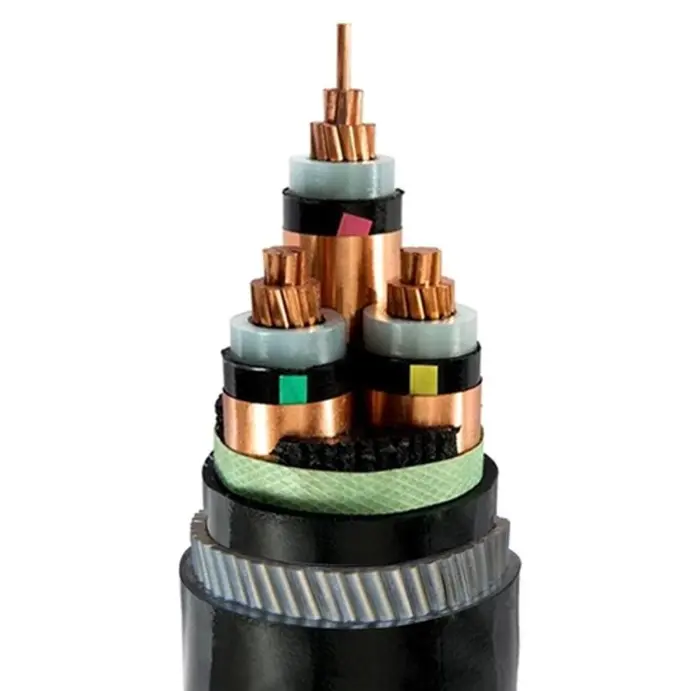

XLPE இன்சுலேட்டட் PVC உறையுடைய SWA MV கேபிள்	சிறந்த எஃகு கம்பி கவசம், அதிக இழுவிசை வலிமை	உயர் வீழ்ச்சி சூழ்நிலைகள் (எ.கா. தண்டுகள்), சுரங்கங்கள், நீருக்கடியில்	அதிக விலை, பொதுவாக இந்த மாதிரி இல்லாமல் தரையில் தீட்டப்பட்டது
LSZH MV கால்ப்ஸ்	ஆலசன் இல்லாத, குறைந்த புகை, சுடர் தடுப்பு	உயரமான கட்டிடங்கள், சுரங்கப்பாதை, மருத்துவமனைகள் மற்றும் அதிக தீ பாதுகாப்பு தேவைகள் கொண்ட பிற இடங்கள்	-

தயாரிப்பு அமைப்பு

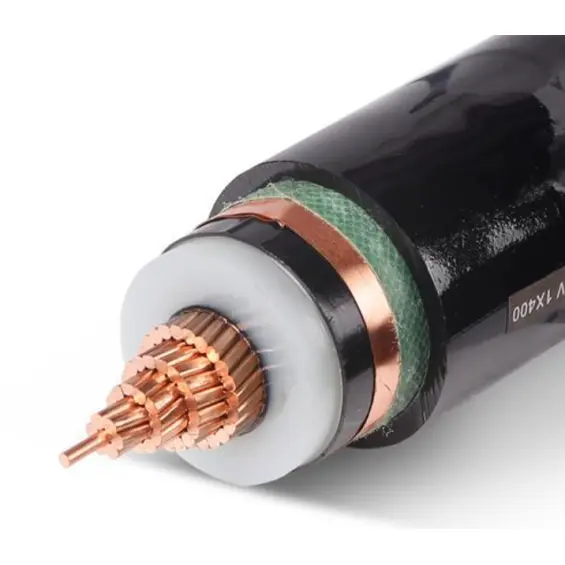

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

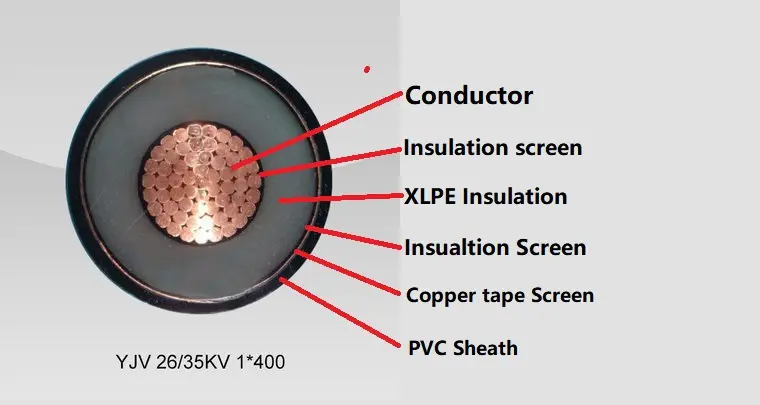

XLPE இன்சுலேட்டட் PVC உறையிடப்பட்ட கவசமற்ற MV கேபிள் T1R காப்பர் கடத்தி, XLPE இன்சுலேஷன், PVC ரேப்பிங் டேப் ஸ்டீல்-டேப் கவசம் மற்றும் PVC உறை ஆகியவற்றால் ஆனது.

நடத்துனர்: தாமிரம் அல்லது அலுமினியம் கடத்தி, வட்டமாக அல்லது வடிவில், வகுப்பு 2 முதல் IEC 60228 வரை

மற்றும் GB/T 3956-2008.

காப்பு: XLPE இன்சுலேட்டட் ，இன்சுலேஷன் தடிமன், பொருள் சொத்து IEC 60502-2 மற்றும் GB/T 12706.2，GB/T 12706.3 இன் படி இருக்க வேண்டும்.

கடத்தி கவசம்: கடத்தி கவசம் வெளியேற்றப்பட்ட செமிகண்டக்டிவ் அல்லாத உலோகப் பொருட்களால் ஆனதாக இருக்க வேண்டும், மேலும் வெளியேற்றப்பட்ட குறைக்கடத்தி பொருள் காப்புடன் நெருக்கமாக பிணைக்கப்பட்டுள்ளது.

காப்பு கவசம்: இன்சுலேஷன் கவசம் உலோகம் அல்லாத குறைக்கடத்தி அடுக்கு மற்றும் உலோக அடுக்கு ஆகியவற்றால் ஆனது. ஒவ்வொரு தனிமைப்படுத்தப்பட்ட கம்பி மையமும் உலோகம் அல்லாத குறைக்கடத்தி அடுக்குடன் இறுக்கமாக தனிமைப்படுத்தப்பட்ட கம்பி மையத்துடன் அல்லது உரிக்கப்படக்கூடியவற்றுடன் நேரடியாக வெளியேற்றப்பட வேண்டும். பின்னர், உலோகக் கவச அடுக்கு உலோகம் அல்லாத குறைக்கடத்தி அடுக்குக்கு வெளியே ஒன்றுடன் ஒன்று சேர்க்கப்பட வேண்டும், மேலும் IEC 60502-2, GB/T 12706.2 மற்றும் GB/T 12706.3 ஆகியவற்றின் தேவைகள் பூர்த்தி செய்யப்பட வேண்டும்.

வெளிப்புற உறை: PVC உறை உறை தடிமன், பொருள் சொத்து IEC 60502.2 மற்றும் GB/T 12706 இன் படி இருக்க வேண்டும்.

சுடர்-தடுப்பு கேபிள்: சுடர்-தடுப்பு PVC வெளிப்புற உறை பொருள் பயன்படுத்தப்படும். சுடர் தடுப்பு தரங்களை மூன்று வகைகளாக வகைப்படுத்தலாம்: கொத்து A, B மற்றும் C.

செயல்திறன் அளவுரு

மதிப்பிடப்பட்ட மின்னழுத்தம்: 3.6/6 kV முதல் 18/30 kV வரை; 26/35 கே.வி

சோதனை மின்னழுத்தம்: சக்தி அதிர்வெண் சோதனை மின்னழுத்தம் 3.5U0 ஆக இருக்க வேண்டும், மேலும் சோதனை முறிவு இல்லாமல் 5 நிமிடங்களுக்கு நடத்தப்படும்.

மதிப்பிடப்பட்ட மின்னழுத்தம் U0/U	அதிகபட்ச மின்னழுத்தம் உம்	சோதனை மின்னழுத்தம் கே.வி
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

கடத்தியின் அதிகபட்ச இயக்க வெப்பநிலை: 90ºC

குறுகிய சுற்று வெப்பநிலை: +250 ºC

காப்பு தடிமன்:

மதிப்பிடப்பட்ட மின்னழுத்தம் U0/U	காப்புத் தடிமன்:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

கேபிள் விரிவான சோதனை, தர உத்தரவாதம் கவலையற்றது!

வழக்கமான சோதனையில், நடத்துனர் DC எதிர்ப்பு, AC மின்னழுத்தம் மற்றும் பகுதியளவு வெளியேற்றம் ஆகியவை சிறந்த செயல்திறனை உறுதி செய்வதற்காக தேசிய தரநிலைகள் மற்றும் IEC தரநிலைகளுக்கு இணங்க கண்டிப்பாக உள்ளன. மாதிரி சோதனையில், நடத்துனர் அமைப்பு, காப்பு உறை அளவு மற்றும் வெப்ப நீட்சி ஆகியவை தரமானதாக இருக்கும், மேலும் தரம் நம்பகமானது. உங்கள் கேபிள் பாதுகாப்புப் பாதுகாப்பிற்காக, GB/T மற்றும் IEC தரநிலைகளுக்கு இணங்க, இன்சுலேஷன் உறை, மின் பண்புகள் மற்றும் ஒற்றை மற்றும் தொகுக்கப்பட்ட ஃப்ளேம் ரிடார்டன்ட் சோதனைகளின் இயந்திர மற்றும் இயற்பியல் பண்புகளை உள்ளடக்கிய வகை சோதனை மிகவும் விரிவானது!

தயாரிப்பு நிறுவல் நிபந்தனைகள்:

XLPE இன்சுலேட்டட் PVC உறையிடப்பட்ட கவசமற்ற MV கேபிள், நிறுவல் சுற்றுப்புற வெப்பநிலை 0º ஐ விட குறைவாக இருக்கக்கூடாது.

நிறுவலின் போது கேபிளின் குறைந்தபட்ச வளைவு ஆரம்

திட்டம்	ஒற்றை கோர் கேபிள்		மல்டி கோர் கேபிள்
திட்டம்	நிராயுதபாணி	கவசமாக	நிராயுதபாணி	கவசமாக
நிறுவலின் போது கேபிளின் குறைந்தபட்ச வளைவு ஆரம்	20D	15D	15D	12D
இணைப்பு பெட்டிகள் மற்றும் முடிவுகளுக்கு அருகில் கேபிள்களின் குறைந்தபட்ச வளைக்கும் ஆரம்	15D	12D	12D	10D
குறிப்பு: D என்பது கேபிள் வெளிப்புற விட்டம்

பாதுகாப்பான, திறமையான மின் பரிமாற்றத்திற்கு இப்போதே வாங்கவும்

குறுக்கு-இணைக்கப்பட்ட பாலிஎதிலீன் இன்சுலேட்டட் PVC உறையிடப்பட்ட ஆயுதமற்ற மின் கேபிளின் தேர்வு உயர் தரத்திற்கான அர்ப்பணிப்பு மட்டுமல்ல, நீண்ட கால நிலையான செயல்பாட்டிற்கான உத்தரவாதமும் ஆகும். இந்த கேபிளின் ஆயுள், குறைந்த பராமரிப்பு செலவுகள் மற்றும் அதிக பரிமாற்ற திறன் ஆகியவை நிறுவனங்களுக்கு கணிசமான செலவு சேமிப்புகளை கொண்டு வரலாம் மற்றும் மின் அமைப்பின் ஒட்டுமொத்த செயல்திறனை கணிசமாக மேம்படுத்தலாம். கேபிளின் நீண்ட காலப் பயன்பாடு, மின் செயலிழப்பினால் ஏற்படும் பராமரிப்பு மற்றும் மாற்றுச் செலவுகளை வெகுவாகக் குறைக்கும், இதனால் நிறுவனங்களுக்கு முதலீட்டில் அதிக வருமானம் கிடைக்கும்.
