XLPE இன்சுலேட்டட் PVC உறையுடைய SWA MV கேபிள்

XLPE இன்சுலேட்டட் PVC Sheathed SWA MV கேபிளின் உற்பத்தியாளர் மற்றும் சப்ளையர் என Beida Groupஐ நீங்கள் தேர்வு செய்யலாம். எஃகு கம்பி கவசம் பாதுகாப்பு காரணமாக, கேபிள் வலுவான இழுவிசை வலிமை மற்றும் வெளிப்புற இயந்திர சக்திகளுக்கு நல்ல எதிர்ப்பின் முக்கிய நன்மைகளைக் கொண்டுள்ளது. அதிக துளி உயரங்கள் மற்றும் செங்குத்து நிறுவல்கள் போன்ற இழுவிசை வலிமை தேவைப்படும் காட்சிகளுக்கு அவை பொருத்தமானவை. இந்த கேபிள்கள் பரிமாற்றம் மற்றும் விநியோக நெட்வொர்க்குகள் அல்லது தொழில்துறை நிறுவல்களில் மின் பரிமாற்றத்திற்கு பொருந்தும்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பெய்டா குழுமம் XLPE இன்சுலேட்டட் PVC Sheathed SWA MV கேபிளை வழங்குவதில் 30 ஆண்டுகளுக்கும் மேலான அனுபவத்தைக் கொண்டுள்ளது, தனிப்பயனாக்கப்பட்ட சேவைகளை வழங்குவதன் மூலம் நாங்கள் உங்கள் உற்பத்தியாளர் மற்றும் சப்ளையர் ஆகலாம்.

தயாரிப்பு அமைப்பு

Xlpe Insulated Pvc Sheathed Swa Mv Cable

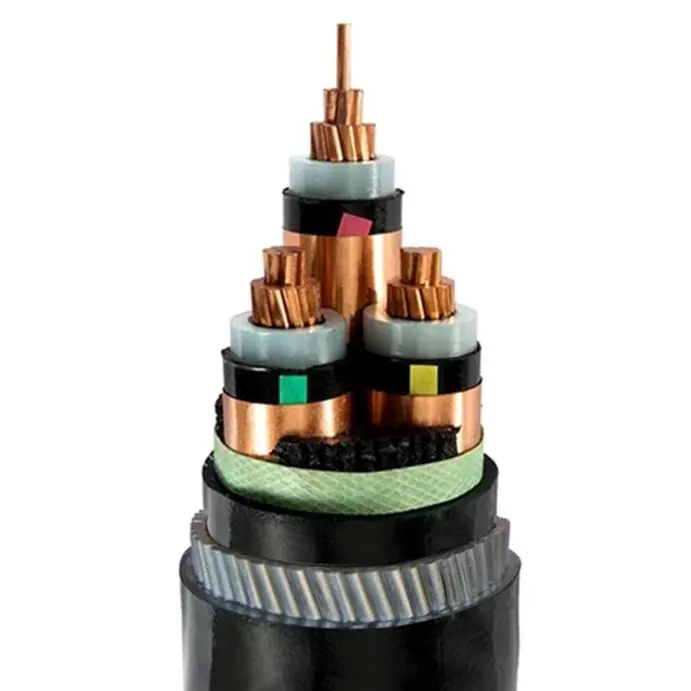

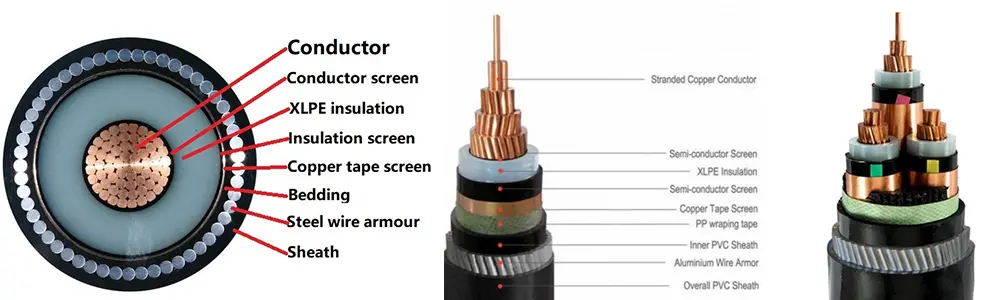

XLPE இன்சுலேட்டட் PVC Sheathed SWA MV கேபிள் T1R காப்பர் கடத்தி, XLPE இன்சுலேஷன், PVC ரேப்பிங் டேப் ஸ்டீல் கம்பிகள் கவசம் மற்றும் PVC உறை ஆகியவற்றால் ஆனது.

நடத்துனர்: தாமிரம் அல்லது அலுமினியம் கடத்தி, வட்டமாக அல்லது வடிவில், வகுப்பு 2 முதல் IEC 60228 வரை

மற்றும் GB/T 3956-2008.

காப்பு: குறுக்கு-இணைக்கப்பட்ட பாலிஎதிலீன் காப்பு，இன்சுலேஷன் தடிமன், பொருள் சொத்து IEC 60502-2 மற்றும் GB/T 12706.2，GB/T 12706.3 இன் படி இருக்க வேண்டும்.

கடத்தி கவசம்: கடத்தி கவசம் வெளியேற்றப்பட்ட குறைக்கடத்தி உலோகம் அல்லாத பொருட்களால் ஆனது, இது காப்புடன் இறுக்கமாக பிணைக்கப்பட வேண்டும்.

இன்சுலேஷன் ஷீல்டிங்: இன்சுலேஷன் ஷீல்டிங் என்பது உலோகம் அல்லாத குறைக்கடத்தி அடுக்கு மற்றும் உலோக அடுக்கு ஆகியவற்றின் கலவையைக் கொண்டிருக்க வேண்டும். ஒவ்வொரு தனிமைப்படுத்தப்பட்ட கம்பி மையமும் உலோகம் அல்லாத குறைக்கடத்தி அடுக்குடன் நேரடியாக வெளியேற்றப்பட வேண்டும், அது தனிமைப்படுத்தப்பட்ட கம்பி மையத்துடன் இறுக்கமாக பிணைக்கப்பட்டுள்ளது அல்லது உரிக்கப்படலாம். பின்னர், ஒரு உலோகக் கவச அடுக்கு ஒன்றுடன் ஒன்று மற்றும் உலோகம் அல்லாத குறைக்கடத்தி அடுக்கைச் சுற்றிக் கட்டப்பட வேண்டும், மேலும் அது IEC 60502-2, GB/T 12706.2, மற்றும் GB/T 12706.3 ஆகியவற்றின் விதிகளுக்கு இணங்க வேண்டும். பொருட்கள் கேபிளின் இயக்க வெப்பநிலைக்கு ஏற்றதாக இருக்க வேண்டும் மற்றும் இன்சுலேடிங் பொருட்களுடன் இணக்கமாக இருக்க வேண்டும்.

எஃகு கம்பிகள் கவசம்: மல்டிகோர் கேபிள்களில், கவசம் எஃகு கம்பிகளுக்கு இணங்கும் உள் உறை மீது பயன்படுத்தப்பட வேண்டும். ஏ.சி.யில் பயன்படுத்த ஒற்றை மைய கேபிள்கள். அமைப்புகள் காந்தம் அல்லாத எஃகு கம்பிகளைக் கொண்டிருக்க வேண்டும்.

வெளிப்புற உறை:PVC உறை, உறை தடிமன், பொருள் சொத்து IEC 60502.2 மற்றும் GB/T 12706 இன் படி இருக்க வேண்டும்.

சுடர்-தடுப்பு கேபிள்: சுடர்-தடுப்பு PVC வெளிப்புற உறை பொருள் பயன்படுத்தப்படும். சுடர் தடுப்பு தரங்களை மூன்று வகைகளாக வகைப்படுத்தலாம்: கொத்து A, B மற்றும் C.

செயல்திறன் அளவுரு

மதிப்பிடப்பட்ட மின்னழுத்தம்: 3.6/6 kV முதல் 18/30 kV；26/35 kV

சோதனை மின்னழுத்தம்: மின் அதிர்வெண் சோதனை மின்னழுத்தம் 3.5U0 ஆக இருக்க வேண்டும், மேலும் சோதனையானது எந்த முறிவு இல்லாமல் 5 நிமிடங்கள் நீடிக்கும்.

மதிப்பிடப்பட்ட மின்னழுத்தம் U0/U	அதிகபட்ச மின்னழுத்தம் Um	சோதனை மின்னழுத்தம் கே.வி
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

கடத்தியின் அதிகபட்ச இயக்க வெப்பநிலை: 90ºC

குறுகிய சுற்று வெப்பநிலை: +250 ºC

காப்பு தடிமன்:

மதிப்பிடப்பட்ட மின்னழுத்தம் U0/U	காப்பு தடிமன்:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

எஃகு கம்பி கவசம் (YJV32, CU/XLPE/PVC/SWA/PVC) மற்றும் ஸ்டீல் டேப் கவச (YJV22, CU/XLPE/PVC/STA/PVC) நடுத்தர மின்னழுத்த மின் கேபிள்களுக்கு இடையிலான ஒப்பீடு

திட்டம்	சிறந்த எஃகு கம்பி கவசம்	இரட்டை எஃகு நாடா கவசம் (இடைவெளி மடக்குதல்)	முக்கிய வேறுபாடு
முக்கிய இயந்திர பண்புகள்	சிறந்த இழுவிசை வலிமை, மிதமான அழுத்த வலிமை மற்றும் நல்ல நெகிழ்வுத்தன்மை	உயர் அழுத்த வலிமை, குறைந்த இழுவிசை வலிமை மற்றும் சராசரி வளைக்கும் செயல்திறன்	எஃகு கம்பி கவச மின் கேபிள்கள் அதிக இழுவிசை வலிமை கொண்டவை; எஃகு டேப் கவச மின் கேபிள்கள் சிறந்த அமுக்க வலிமையைக் கொண்டுள்ளன
முட்டை முறை	செங்குத்து, உயர் துளி, நீருக்கடியில், மேல்நிலை, பெரிய இடைவெளி	நேரடி அடக்கம், குழாய், சுரங்கப்பாதை (குறைந்த இழுவிசை சூழல்)
பாதுகாப்பு கவனம்	இது இழுவிசை சேதம் மற்றும் தாக்கத்தை எதிர்க்கும், நல்ல ஈரப்பதம் மற்றும் அரிப்பு எதிர்ப்பைக் கொண்டுள்ளது	அதிக அழுத்தம், கூர்மையான பொருட்களால் துளையிடுதல் மற்றும் கொறித்துண்ணிகளால் கடித்தல் ஆகியவற்றை எதிர்க்கும்	YJV32 டைனமிக் சுமைகளுக்கு ஏற்றது, YJV22 நிலையான சுமைகளுக்கு ஏற்றது
செயல்முறை மற்றும் செலவு	சிறந்த எஃகு கம்பி கவசத்தின் செயல்முறை சிக்கலானது, பொருள் செலவு அதிகமாக உள்ளது, மேலும் ஒட்டுமொத்த விலை இன்னும் அதிகமாக உள்ளது	எஃகு டேப் கவசம் தொழில்நுட்பம் முதிர்ந்த மற்றும் ஒப்பீட்டளவில் குறைந்த விலை	பட்ஜெட் குறைவாக இருக்கும் போது மற்றும் இழுவிசை தேவை இல்லாத போது, YJV22 விரும்பப்படுகிறது
வளைவு ஆரம்	ஒப்பீட்டளவில் சிறியது (எஃகு கம்பி இழைகளின் நல்ல நெகிழ்வுத்தன்மை காரணமாக)	ஒப்பீட்டளவில் பெரியது (எஃகு நாடா மடக்குதல் சிதைவதற்கு வாய்ப்புள்ளது)	YJV32 வரையறுக்கப்பட்ட இடங்களில் இடுவதற்கு ஏற்றதாக உள்ளது

தேர்வு பரிந்துரைகள்:

1. காட்சியானது முதன்மையாக அழுத்தத்தைத் தாங்கும் (நேரடி புதைப்பு, நிலத்தடி பயன்பாட்டு சுரங்கங்கள் போன்றவை) மற்றும் குறிப்பிடத்தக்க இழுவிசை விசை அல்லது உயர் துளி உயரம் இல்லை என்றால், எஃகு நாடா கவசம் (YJV22, CU/XLPE/PVC/STA/PVC) அதன் அதிக செலவு-செயல்திறனுக்காக பரிந்துரைக்கப்படுகிறது.

2. செங்குத்தாக இடுதல், பெரிய இடைவெளி, நீருக்கடியில் அல்லது உயரம் உயரம் இருந்தால், மற்றும் அச்சு இழுவிசை விசையைத் தாங்க வேண்டும் என்றால், நீண்ட கால செயல்பாட்டுப் பாதுகாப்பை உறுதி செய்வதற்காக எஃகு கம்பி கவசம் (YJV32, CU/XLPE/PVC/SWA/PVC) விரும்பப்பட வேண்டும்.

3. இரண்டும் நடுத்தர மின்னழுத்த அமைப்பின் மின்னழுத்த நிலை, கடத்தி குறுக்குவெட்டு மற்றும் முட்டையிடும் சூழலின் பாதுகாப்புத் தேவைகளுடன் பொருந்த வேண்டும் (சிறப்புத் தேவைகளான அரிப்பு எதிர்ப்பு மற்றும் சுடர் ரிடார்டன்சி போன்றவை கூடுதலாக தனிப்பயனாக்கப்படலாம்).
