BBTRZ நெகிழ்வான தீ-எதிர்ப்பு கேபிள்கள் துணை மின்நிலையத்திலிருந்து (அல்லது முக்கிய விநியோக அறை) தீ பாதுகாப்பு அமைப்புக்கு அல்லது சிறப்பு மற்றும் வகுப்பு I இடங்களில் முக்கிய மின்சாரம் வழங்கப்படுகின்றன. அவை கிளாஸ் A தீ-எதிர்ப்பு கேபிள்களாக அல்லது 90°C குறைந்த புகை, ஆலசன் இல்லாத சுடர்-தடுப்பு கேபிள்களின் நீண்ட கால பயன்பாட்டிற்கு மாற்றாகப் பயன்படுத்தப்பட வேண்டும். இந்த கேபிள்கள் நிலையான நிறுவல் பயன்பாடுகளில் பயன்படுத்தப்படுகின்றன.

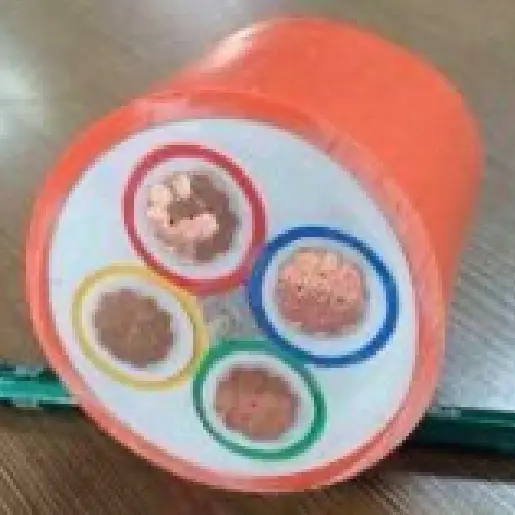

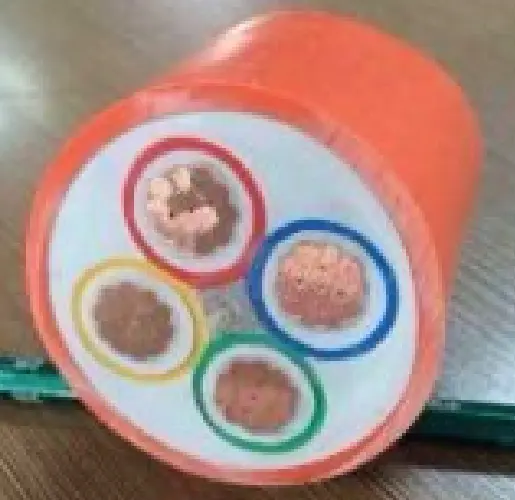

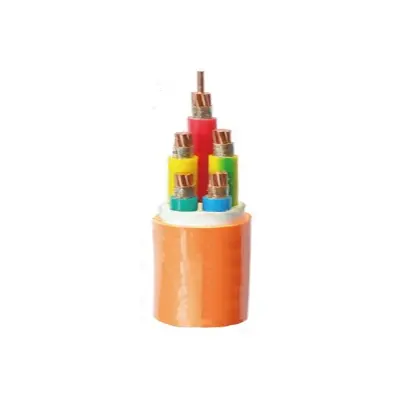

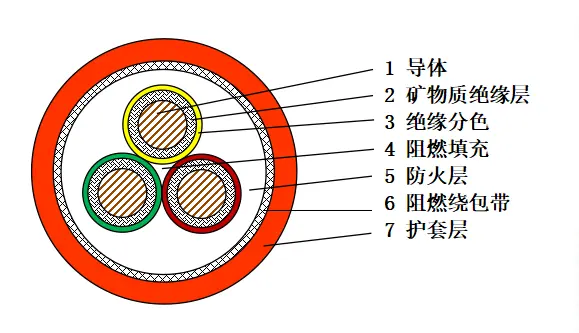

கேபிள் கட்டமைப்பு வடிவமைப்பு நுட்பமானது மற்றும் தொழில்முறை. கடத்தி பகுதி முதல் அல்லது இரண்டாவது வகை அனீல் செய்யப்பட்ட செப்பு கடத்தியைப் பயன்படுத்துகிறது, இது சிறந்த கடத்துத்திறன் மற்றும் நெகிழ்வுத்தன்மையைக் கொண்டுள்ளது, பல்வேறு காட்சிகளின் மின் பரிமாற்றத் தேவைகளைப் பூர்த்தி செய்கிறது.
கனிம காப்பு அடுக்கு மூடப்பட்ட தீ-எதிர்ப்பு மைக்கா டேப்பைப் பயன்படுத்துகிறது, அதன் தனித்துவமான பொருள் பண்புகள் காரணமாக, அதிக வெப்பநிலை அல்லது தீப்பிழம்புகளின் முகத்தில் தீ பரவுவதை திறம்பட தடுக்க முடியும், இது கேபிளுக்கு நம்பகமான தீ பாதுகாப்பை வழங்குகிறது.
வண்ண-குறியிடப்பட்ட காப்பு அடுக்கு பல்வேறு வண்ண குறியீட்டு முறைகளுடன் குறுக்கு-இணைக்கப்பட்ட பாலிஎதிலீன் காப்புப் பொருளைப் பயன்படுத்துகிறது. கேபிள் நிறுவல் மற்றும் பராமரிப்பின் போது சுற்றுகளை விரைவாகவும் துல்லியமாகவும் அடையாளம் காண வசதியாக, இன்சுலேஷன் நிறத்தை சேர்க்கலாம் அல்லது வண்ண நாடாக்கள், வண்ண நூல்கள் போன்றவற்றைப் பயன்படுத்தலாம்.
கேபிள் நிரப்புதல் செயல்பாட்டில், சுடர் பரவலை அடக்குவதற்கு மையத்தில் சுடர்-தடுப்பு நிரப்புதல் பொருட்கள் பயன்படுத்தப்படுகின்றன. இதற்கிடையில், இறுக்கமான நிரப்புதல் மற்றும் கட்டமைப்பு ஸ்திரத்தன்மையை உறுதிப்படுத்த, நிரப்புதல் பொருட்களைக் கட்டுவதற்கு மடக்கு நாடாவைப் பயன்படுத்தலாம்.
தீ-எதிர்ப்பு அடுக்கு கனிமங்கள் மற்றும் மடக்கு நாடாக்களைக் கொண்டுள்ளது. முதலாவதாக, தீ தடுப்பு, தீ சகிப்புத்தன்மை, அதிக வெப்பநிலை எதிர்ப்பு மற்றும் வெப்ப காப்பு போன்ற நன்மைகளைக் கொண்ட கனிமப் பொருட்களின் ஒரு அடுக்கு, தீ தடையை உருவாக்க கேபிள் மையத்தின் மீது வெளியேற்றப்படுகிறது. வெளிப்புற அடுக்கு தீ-எதிர்ப்பு விளைவை மேம்படுத்துவதற்கும், தீவிர சூழல்களில் கேபிளின் பாதுகாப்பான செயல்பாட்டை உறுதி செய்வதற்கும் அதைச் சுற்றி சுடர்-தடுப்பு நாடாவால் பாதுகாக்கப்படுகிறது.
உறையானது ஆலசன் இல்லாத, குறைந்த புகை, சுடர்-தடுப்பு பாலியோலிஃபின் உறைப் பொருட்களால் ஆனது, இது சிறந்த சுடர் தடுப்பு பண்புகளை வெளிப்படுத்துகிறது மற்றும் எரிப்பு போது தீங்கு விளைவிக்கும் புகையை உருவாக்காது, இதனால் பணியாளர்களுக்கும் சுற்றுச்சூழலுக்கும் தீங்கு குறைகிறது. உறை பொதுவாக ஆரஞ்சு அல்லது டேன்ஜரின் நிறத்தில் இருக்கும், இது கண்ணைக் கவரும் மற்றும் அடையாளம் காண எளிதானது. வெவ்வேறு பயன்பாட்டுக் காட்சிகளின் தேவைகளைப் பூர்த்தி செய்ய கோரிக்கையின் பேரில் இது கருப்பு நிறமாகவும் இருக்கலாம்.
இந்த BBTRZ நெகிழ்வான தீ-எதிர்ப்பு கேபிள்களின் மதிப்பிடப்பட்ட மின்னழுத்தம் 0.6/1kV ஆகும். சோதனை கட்டத்தில், 3.5kV சோதனை மின்னழுத்தம் 5 நிமிடங்களுக்கு பயன்படுத்தப்பட்டது, மேலும் எந்த முறிவு ஏற்படவில்லை. கேபிள் கடத்தியின் நீண்ட கால அனுமதிக்கக்கூடிய இயக்க வெப்பநிலை வரம்பு 90℃. கேபிளை அமைக்கும் போது சுற்றுப்புற வெப்பநிலை 0℃க்கு குறைவாக இருக்கக்கூடாது. குறைந்தபட்ச வளைக்கும் ஆரம் கேபிளின் வெளிப்புற விட்டம் (12*OD) 12 மடங்கு ஆகும். கனிம காப்பு அடுக்கு தீ-எதிர்ப்பு பண்புகளுடன் மைக்கா டேப்பின் பல அடுக்குகளால் ஆனது.
தீ எதிர்ப்பின் அடிப்படையில், இந்த கேபிள் கார்ப்பரேட் தரநிலைகள் மற்றும் IEC 60331-1 ஆகிய இரண்டின் தேவைகளையும் பூர்த்தி செய்கிறது, 180 நிமிடங்கள் வரை எரியும் காலம். 20ºC இல் கடத்தி எதிர்ப்பைப் பொறுத்தவரை, இது GB/T 3956 மற்றும் IEC 60228 இல் கோடிட்டுக் காட்டப்பட்டுள்ளபடி வகை 1 அல்லது வகை 2 அனீல்டு செப்பு கடத்திகள் குறித்த விவரக்குறிப்புகளுடன் இணங்க வேண்டும். காப்பு எதிர்ப்பைப் பொறுத்தவரை, கேபிளின் காப்புத் திறன் 100 MΩ வெப்பநிலையில் குறைவாக இருக்க வேண்டும்.
கூடுதலாக, முடிக்கப்பட்ட கேபிள் GB/T 19216.21 இன் விதிகளைப் பின்பற்றும் சோதனை முறையுடன் தீ தடுப்பு சோதனைக்கு உட்படுத்தப்பட வேண்டும். தீ வெளிப்பாட்டிற்கான வெப்பநிலை 950~1000℃, 180 நிமிடங்கள், அதைத் தொடர்ந்து 15 நிமிடங்கள் குளிரூட்டும் காலம். இந்த காலகட்டத்தில், கேபிள் குறுகிய சுற்றுகள் அல்லது திறந்த சுற்றுகளை வெளிப்படுத்தக்கூடாது.
|
முக்கிய எண்ணிக்கை |
1 |
2,3 |
4 |
5 |
3+1, 3+2 |
4+1 |
|
குறுக்கு வெட்டு மிமீ2 |
25-630 |
1.5～300 |
1.5～240 |
1.5～185 |
4～300 |
4～240 |

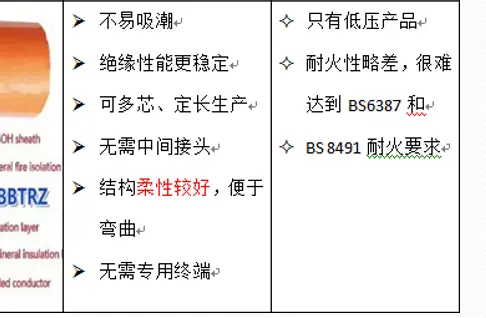

கனிம காப்பிடப்பட்ட கேபிள் BTTZ உடன் ஒப்பிடும்போது நெகிழ்வான தீ-எதிர்ப்பு கேபிள் BBTRZ இன் நன்மைகள் மற்றும் தீமைகள்:
நன்மைகள்:
கேபிள் காப்பு ஈரப்பதத்தை உறிஞ்சுவதற்கு வாய்ப்பில்லை மற்றும் நிலையான காப்பு செயல்திறன் கொண்டது.
பல கோர்களை நிலையான நீளங்களில் உருவாக்கலாம், கேபிள்களில் உள்ள இடைநிலை இணைப்பிகளின் எண்ணிக்கையைக் குறைக்கிறது.
கட்டமைப்பு நெகிழ்வானது, கேபிள் வளைவை எளிதாக்குகிறது மற்றும் இடுவதில் சிரமத்தை குறைக்கிறது.
கேபிள்கள் பிரத்யேக முடிவுகளின்றி பயன்படுத்தப்படலாம், இது துணைக்கருவிகளின் விலையைக் குறைக்கும்.
குறைபாடுகள்: தீ தடுப்பு சற்று குறைவாக உள்ளது மற்றும் BS 8491 இன் தேவைகளை பூர்த்தி செய்ய முடியாது.
அதிகபட்ச இயக்க வெப்பநிலை 90℃, இது BTTZ இன் 250℃ ஐ எட்டாது
மிக உயர்ந்த அளவிலான எரிப்பு செயல்திறன் வகுப்பு B1 இன் தேவைகளைப் பூர்த்தி செய்ய முடியும், ஆனால் வகுப்பு A இன் தேவைகளைப் பூர்த்தி செய்ய முடியாது.

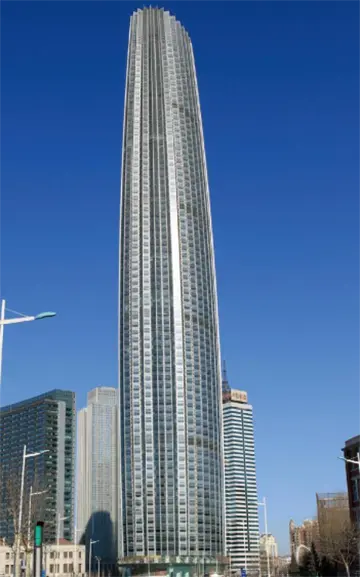

உயரமான கட்டிடம்

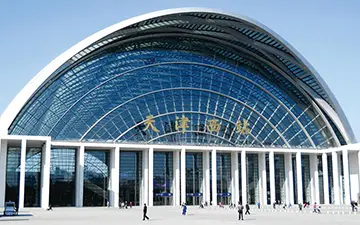

ரயில் நிலையம்
விமான நிலைய முனையம்
வரலாற்று முக்கியத்துவம் வாய்ந்த இடங்கள் மற்றும் இயற்கை அழகு
பேக்கேஜிங் விவரங்கள்:
நீங்கள் வாங்கும் அளவு மற்றும் தேவைகளால் இது தீர்மானிக்கப்படுகிறது. பேச்சுவார்த்தை நடத்தலாம்.
துறைமுகம்: தியான்ஜின் துறைமுகம்
டெலிவரி: கடல் வழியாக, விமானம் மூலம், எக்ஸ்பிரஸ் மூலம்.
