உங்கள் உற்பத்தியாளர் மற்றும் சப்ளையர் என Tianjin Beida ஐ தேர்வு செய்யவும், நம்பகமான RTTZ தீ தடுப்பு நெளி செப்பு கேபிள் தீர்வை தேர்வு செய்யவும். நாங்கள் தொழிற்சாலை நேரடி விலைகளை வழங்க முடியும்.
|
கேபிள் மாதிரி |
பொருந்தக்கூடிய காட்சிகள் |
பயன்பாட்டு காட்சிகள் |
|
RTTZ |
0.6/1kV மற்றும் அதற்கும் குறைவான மின்னழுத்தம், அதிக தீ பாதுகாப்பு தேவைகள் உள்ள இடங்களில் மின் பரிமாற்றம் மற்றும் விநியோகத்திற்கு ஏற்றது, குறிப்பாக தீயணைப்பு மற்றும் அவசர மின் விநியோக இணைப்புகளுக்கு |
உயரமான கட்டிடங்கள், மருத்துவமனைகள், சுரங்கப்பாதைகள், சுரங்கப்பாதைகள், தரவு மையங்கள், வணிக வளாகங்கள், கண்காட்சி அரங்குகள், கேரேஜ்கள், பொழுதுபோக்கு இடங்கள், இரசாயனத் தொழில்கள், உலோகம் மற்றும் பிற உயர் வெப்பநிலை/எரியும் மற்றும் வெடிக்கும் இடங்கள் |
|
WD-RTTYZ |
RTTZ ஐப் போலவே, இது குறைந்த புகை, ஆலசன் இல்லாத மற்றும் சுடர்-தடுப்பு தேவைகளை பணியாளர்கள்-தீவிர மூடப்பட்ட இடங்களுக்கு பூர்த்தி செய்ய வேண்டும். |
சுரங்கப்பாதைகள், அணு மின் நிலையங்கள், பள்ளிகள், மருத்துவமனைகள், உணவுத் தொழிற்சாலைகள், உயரமான குடியிருப்பு கட்டிடங்கள் மற்றும் பெரிய வளாகங்கள் போன்ற புகை நச்சுத்தன்மை மற்றும் ஒளி பரிமாற்றத்திற்கான கடுமையான தேவைகள் உள்ள பகுதிகள் |

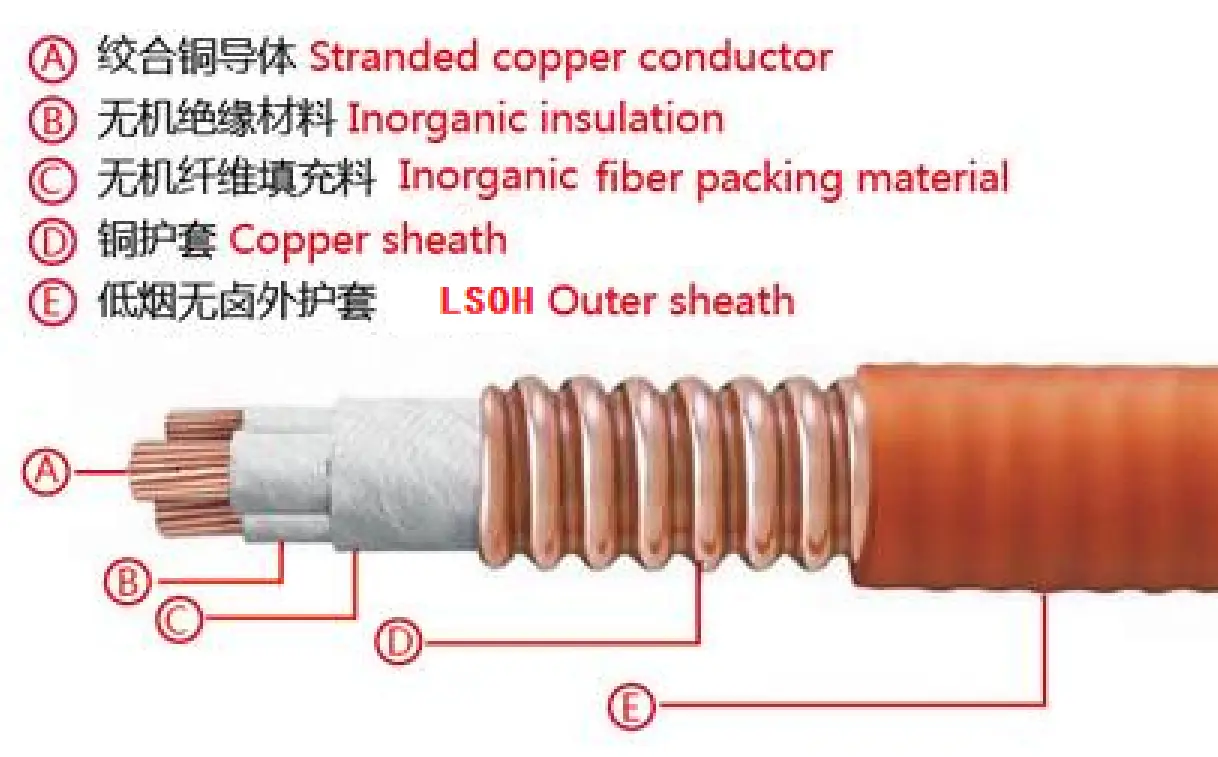

கேபிள் கட்டுமானம் மற்றும் தொழில்நுட்ப தேவைகள்
கடத்தி: முதல் அல்லது இரண்டாவது வகை அனீல்டு செப்பு கடத்தியை ஏற்றுக்கொள்ளுங்கள்.
மினரல் இன்சுலேஷன் லேயர்: இது தீ-எதிர்ப்பு மைக்கா டேப் அல்லது மற்ற கனிம காப்பு நாடாக்களை ஒத்த செயல்பாடுகளுடன் போர்த்தி செய்யப்படுகிறது.
கேபிள் அசெம்பிளி மற்றும் பாதுகாப்பு அடுக்கு: கேபிள் கோர்கள் சுடர் தடுப்பு மற்றும் தீயணைப்பு பண்புகளைக் கொண்ட பொருட்களால் இறுக்கமாக நிரப்பப்பட்டுள்ளன, மேலும் பாதுகாப்பு அடுக்கு பொருத்தமான சுடர் தடுப்பு மற்றும் தீ-எதிர்ப்பு டேப்பைச் சுற்றி மூடப்பட்டிருக்கும்.
செப்பு உலோக உறை: இது செப்புத் துண்டு ஆர்கான் ஆர்க் வெல்டிங் தொழில்நுட்பத்தைப் பயன்படுத்தி தயாரிக்கப்படுகிறது மற்றும் நெளி.
உறை அடுக்கு: இது ஆலசன் இல்லாத, குறைந்த புகை, சுடர்-தடுப்பு பாலியோல்ஃபின் உறை பொருள்களால் ஆனது. பொதுவாக, இது ஆரஞ்சு அல்லது டேன்ஜரின், ஆனால் தேவைகளுக்கு ஏற்ப கருப்பு தேர்ந்தெடுக்கப்படலாம்.
RTTZ தீ தடுப்பு நெளி செப்பு கேபிள் மதிப்பிடப்பட்ட மின்னழுத்தம் 0.6/1kV ஆகும். சோதனை மின்னழுத்தம் 3.5kV இல் அமைக்கப்பட்டுள்ளது, மேலும் இந்த காலகட்டத்தில் எந்த முறிவு ஏற்படாமல் 5 நிமிடங்களுக்கு மின்னழுத்தம் தொடர்ந்து பயன்படுத்தப்படுகிறது. கேபிள் கடத்தியின் அதிகபட்ச அனுமதிக்கக்கூடிய நீண்ட கால இயக்க வெப்பநிலை 90℃ ஆகும்.
கேபிள்களை அமைக்கும் போது சுற்றுப்புற வெப்பநிலை 0℃க்கு குறைவாக இருக்கக்கூடாது. குறைந்தபட்ச வளைக்கும் ஆரம் கேபிளின் வெளிப்புற விட்டம் 12 மடங்கு ஆகும். மினரல் இன்சுலேஷன் லேயர், தீ-எதிர்ப்பு மைக்கா டேப்பின் பல அடுக்குகளைப் பயன்படுத்தி கவனமாக வடிவமைக்கப்பட்டுள்ளது.
20ºC இல், கடத்தி எதிர்ப்பானது GB/T 3956 மற்றும் IEC 60228 இல் வகை 1 அல்லது வகை 2 அனீல்டு செப்புக் கடத்திகளுக்கான குறிப்பிட்ட தரங்களுடன் கண்டிப்பாக இணங்க வேண்டும். சுற்றுப்புற வெப்பநிலையில், கேபிளின் இன்சுலேஷன் எதிர்ப்பு 100 MΩ·km க்கும் குறைவாக இருக்கக்கூடாது.
தீ தடுப்பு சோதனையின் அடிப்படையில், இது GB/T 34926 இன் நிலையான தேவைகளை முழுமையாக பூர்த்தி செய்கிறது. குறிப்பிட்ட சோதனை முறை பின்வருமாறு:
முதலாவதாக, BS 6387 தரநிலையின்படி C, W, Z சோதனைகளை நடத்துங்கள்;
இரண்டாவதாக, BS 8491 இன் விதிகளின்படி சோதனை நடத்தப்படும்;
மூன்றாவதாக, GB/T 19216.21 இன் படி, 950~1000℃ வெப்பநிலையைக் கட்டுப்படுத்தவும், 180 நிமிடங்கள் தீயை வெளிப்படுத்தும் கால அளவு மற்றும் 15 நிமிட குளிரூட்டல் கால அளவைக் கொண்டு தீ தடுப்பு சோதனையை நடத்தவும். இந்த காலகட்டத்தில், கேபிள் குறுகிய சுற்றுகள் அல்லது திறந்த சுற்றுகளை வெளிப்படுத்தக்கூடாது.
தயாரிப்பு குறியீடு
மைக்கா டேப் மினரல் இன்சுலேட்டட் நெளி செம்பு உறை கேபிள்.......ஆர்
பாலியோலின் வெளிப்புற உறை……………….ஒய்
செப்பு கடத்தி ................................. டி
ஆலசன் இல்லாத மற்றும் குறைந்த புகை ………………………… WD (விரும்பினால்)
செப்பு உறை ................................. டி
ஃபிளேம் ரிடார்டன்ட் கிரேடுகள் A/B/C... ZA/B/C
மைக்கா டேப் ............................................................................................Z
மதிப்பிடப்பட்ட மின்னழுத்தம் …………………….0.6/1
|
முக்கிய எண்ணிக்கை |
1 |
2 |
3 |
4 |
5 |
3+1, 3+2 |
4+1 |
|
குறுக்கு வெட்டு மிமீ2 |
25-630 |
1.5～300 |
1.5～240 |
1.5～185 |
1.5～150 |
4～185 |
4～150 |
இடும் முறை: இது சுரங்கங்கள், கேபிள் அகழிகள், தட்டுகள், தொட்டிகள் மற்றும் தண்டுகள் ஆகியவற்றில் அமைக்கப்படலாம், இது வெளிப்படும் மற்றும் மறைத்து வைக்கும் இரண்டையும் ஆதரிக்கிறது. சிங்கிள்-கோர் கேபிள்களுக்கு, சுழல் மின்னோட்ட இழப்பைத் தவிர்க்க, காந்த கடத்தும் பொருட்களை (இரும்பு கம்பி போன்றவை) பொருத்துவதற்குப் பயன்படுத்துவது தடைசெய்யப்பட்டுள்ளது.
வளைவு மற்றும் இடைவெளி: உற்பத்தியாளரின் விவரக்குறிப்புகளின்படி வளைக்கும் ஆரம் கட்டுப்படுத்தவும். கிடைமட்ட ஹேங்கர் இடைவெளிக்கான குறிப்பு: வெளிப்புற விட்டம் ≤20 மிமீ, இடைவெளி 400 மிமீ; அந்த> 20 மிமீ, இடைவெளி 800 மிமீ ஆகும். செங்குத்து ஆதரவு இடைவெளிக்கு: வெளிப்புற விட்டம் ≤20mm, இடைவெளி 1500mm; அந்த> 20 மிமீ, இடைவெளி 1000 மிமீ ஆகும்.
அவிழ்த்தல் மற்றும் சரிசெய்தல்: முறுக்குவதைத் தவிர்க்க கேபிள் ரீலில் குறிக்கப்பட்ட திசையின்படி கேபிளை அவிழ்த்து விடுங்கள்; கேபிள் தட்டில் உள்ள நிர்ணயம் இடைவெளிக்கு மேலே உள்ள தேவைகளைப் பார்க்கவும்.
டெர்மினல் ஃபேப்ரிகேஷன்: இறுதிக் கடத்தியில் இருந்து சுமார் 300மிமீ இன்சுலேஷனை அகற்றி, கம்பி மூக்கை இறுக்கி, ஒரு மெகாஹம்மீட்டரைப் பயன்படுத்தி, செப்பு உறைக்கும் கடத்திக்கும் இடையில், அதே போல் கடத்திகளுக்கு இடையே உள்ள காப்பு எதிர்ப்பைச் சோதிக்கவும். காப்பு எதிர்ப்பு திருப்திகரமாக இருப்பதை உறுதிசெய்த பிறகு, சீல் செய்வதற்கு வெப்ப-சுருக்கக்கூடிய ஸ்லீவ் பயன்படுத்தவும்.
இடைநிலை இணைப்பிகள்: கேபிள் உடலுடன் இணக்கமான தீ தடுப்பு மதிப்பீட்டைக் கொண்ட முடிக்கப்பட்ட இணைப்பிகளைப் பயன்படுத்துவது விரும்பப்படுகிறது. ஆன்-சைட் நிறுவலின் போது, தவறு புள்ளிகளைக் குறைக்க சீல் மற்றும் இன்சுலேஷனை உறுதி செய்வது அவசியம்.
வெப்பநிலை கட்டுப்பாடு: சாதாரண செயல்பாட்டின் போது, கடத்தி வெப்பநிலை 90℃ ஐ விட அதிகமாக இருக்கக்கூடாது. கடத்தியை தொடமுடியாது மற்றும் எரியக்கூடிய பொருட்களுடன் தொடர்பு கொள்ளாதபோது, உறை வெப்பநிலையை 105℃ வரை உயர்த்தலாம்.
இன்சுலேஷன் சோதனை: ஈரப்பதம் அல்லது சேதம் இல்லை என்பதை உறுதிப்படுத்த, காப்பு எதிர்ப்பை சோதிக்க ஒரு மெக்கரை வழக்கமாகப் பயன்படுத்தவும்; பாதுகாப்பை உறுதிசெய்ய செப்பு உறை நம்பகத்தன்மையுடன் இருக்க வேண்டும்.
இழப்பு தடுப்பு மற்றும் பாதுகாப்பு: கூர்மையான பொருள்களால் உறையை கீறுவதைத் தவிர்க்கவும், இயந்திர சேதத்தைத் தடுக்க சுவர்கள்/தரை அடுக்குகளைக் கடக்கும்போது பாதுகாப்பு சட்டைகளைச் சேர்க்கவும்.
பேக்கேஜிங் விவரங்கள்:
நீங்கள் வாங்கும் அளவு மற்றும் தேவைகளால் இது தீர்மானிக்கப்படுகிறது. பேச்சுவார்த்தை நடத்தலாம்.
துறைமுகம்: தியான்ஜின் துறைமுகம்
டெலிவரி: கடல் வழியாக, விமானம் மூலம், எக்ஸ்பிரஸ் மூலம்.
