இந்த BS 5467 தரநிலை மின் கேபிள் நன்கு வடிவமைக்கப்பட்ட மற்றும் முழுமையாக செயல்படும், மின்சாரம் மற்றும் கட்டுப்பாட்டு கோடுகள் ஆகிய இரண்டிற்கும் ஏற்றது, பல்வேறு தொழில்துறை மற்றும் சிவில் பயன்பாடுகளுக்கு நிலையான மற்றும் நம்பகமான மின் பரிமாற்ற தீர்வை வழங்குகிறது. இதன் தனித்துவமான எஃகு கம்பி கவசம் ஒரு முக்கிய சிறப்பம்சமாகும். இந்த வடிவமைப்பு கேபிளின் இயந்திர வலிமையை அதிகரிப்பது மட்டுமல்லாமல், இழுவிசை மற்றும் அழுத்த சக்திகளைத் தாங்கி வெளிப்புற உடல் சேதத்தைத் திறம்பட எதிர்க்க உதவுகிறது, ஆனால் அதன் ஆயுள் மற்றும் சேவை வாழ்க்கையை கணிசமாக மேம்படுத்துகிறது, கடுமையான சூழல்களிலும் நிலையான செயல்பாட்டைப் பராமரிக்கிறது.
தியான்ஜின் பெய்டாவின் BS 5467 மின் கேபிள் சிறந்த சுற்றுச்சூழல் தகவமைப்புத் திறனையும் கொண்டுள்ளது. உயரமான கட்டிடங்களில் உள் வயரிங் அல்லது சிக்கலான நிலத்தடி திட்டங்களுக்கு, இந்த கேபிள் அனைத்தையும் எளிதாகக் கையாளுகிறது. கட்டிடங்களுக்குள், இது பல்வேறு அலங்கார பாணிகளில் தடையின்றி ஒருங்கிணைத்து, அழகியல் மற்றும் நடைமுறை இரண்டையும் வழங்குகிறது; நிலத்தடியில் புதைக்கப்படும் போது, அதன் உயர்ந்த அரிப்பு மற்றும் நீர் எதிர்ப்பு, நீண்ட கால புதைக்கப்படும் போது சுற்றுச்சூழல் காரணிகளால் கேபிள் பாதிக்கப்படாமல் இருப்பதை உறுதிசெய்கிறது, இது தொடர்ச்சியான மற்றும் நிலையான சக்தி பரிமாற்றத்தை வழங்குகிறது.

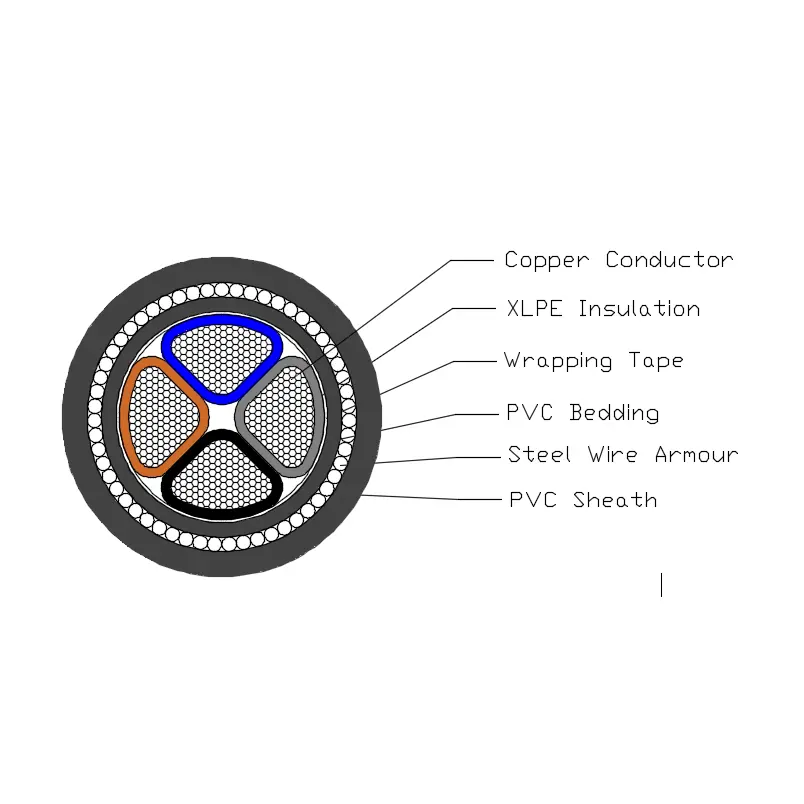

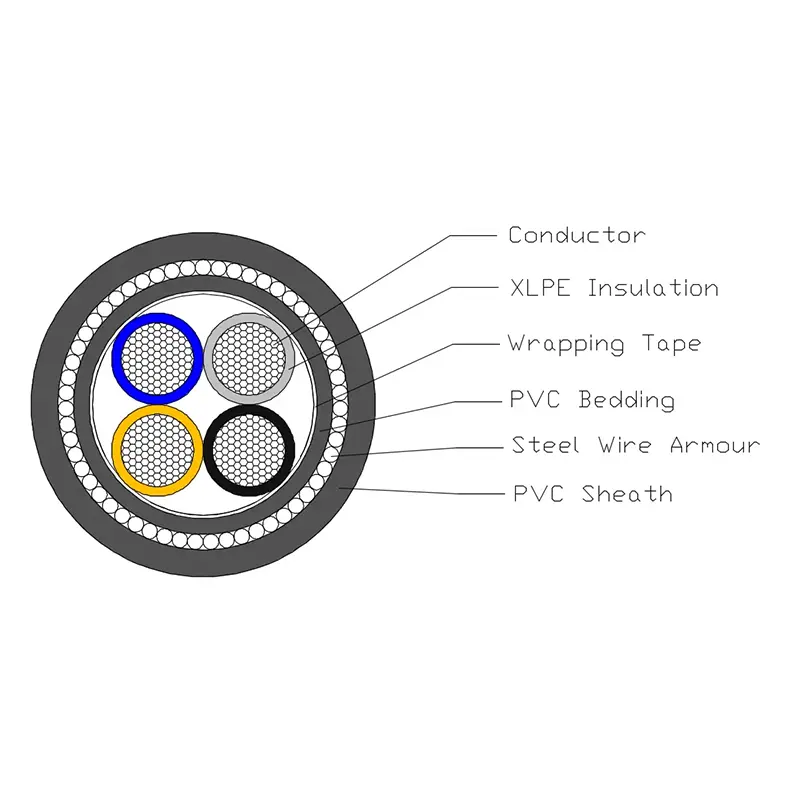

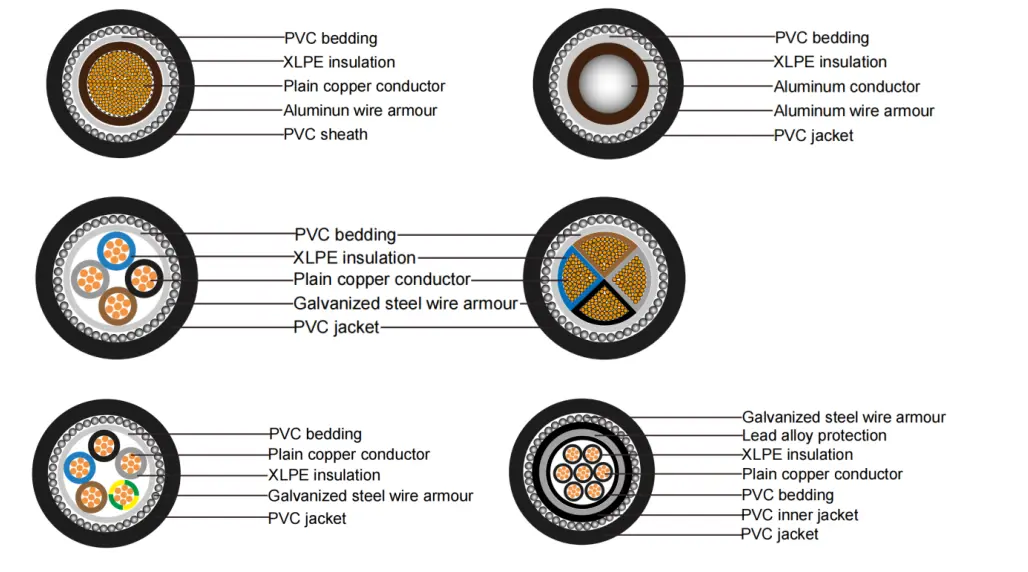

XLPE இன்சுலேட்டட் PVC Sheathed SWA பவர் கேபிள் T1R காப்பர் கண்டக்டர், XLPE இன்சுலேஷன், PVC படுக்கை, ஸ்டீல்-வீர்ஸ் கவசம் மற்றும் PVC உறை ஆகியவற்றால் ஆனது.
கடத்தி: திட செம்பு அல்லது அலுமினியம் கடத்தி, வட்ட அல்லது வடிவம், வகுப்பு 2 முதல் BS EN 60228 வரை.
காப்பு: BS 7655-1.3 இன் படி XLPE வகை GP8
மைய நிறம்: 1 கோர்: பிறந்த அல்லது நீலம்
2 கோர்கள்: பிறந்த, நீலம்
3 கோர்கள்: பிறந்த, கருப்பு, சாம்பல்
4 கோர்கள்: நீலம், பிறந்த, கருப்பு, சாம்பல்
5 கோர்கள்:பச்சை/மஞ்சள், நீலம், பிறந்த, கருப்பு, சாம்பல்
5 கோகளுக்கு மேல்: கருப்பு எண் கொண்ட வெள்ளை கோர்கள்
படுக்கை: படுக்கையானது கேபிளின் இயக்க வெப்பநிலைக்கு இசைவான பாலிமெரிக் பொருளை வெளியேற்ற வேண்டும்.
எஃகு கம்பிகள் கவசம்: ஒற்றை மைய கேபிள்: அலுமினிய கம்பி கவசம்
மல்டி கோர் கேபிள்: எஃகு கம்பி கவசம்
வெளிப்புற உறை: BS 7655-4.2 இல் குறிப்பிடப்பட்டுள்ள வகை 9 இன் படி உறை வெளியேற்றப்பட்ட PVC பொருளாக இருக்க வேண்டும்.
BS 5467 பவர் கேபிள் தெளிவாக வரையறுக்கப்பட்ட மின் மற்றும் உடல் செயல்திறன் அளவுருக்களைக் கொண்டுள்ளது. அதன் மதிப்பிடப்பட்ட மின்னழுத்தம் இரண்டு நிலைகளில் அமைக்கப்பட்டுள்ளது: 600kV மற்றும் 1000kV, பல்வேறு சூழ்நிலைகளில் மின்னழுத்தத் தேவைகளைப் பூர்த்தி செய்கிறது. மின் பாதுகாப்பு சோதனையில், தயாரிப்பு 3.5kV சோதனை மின்னழுத்தத்தை 5 நிமிடங்களுக்கு எந்த முறிவு இல்லாமல் தாங்கி, அதன் மின் காப்பு செயல்திறனின் நம்பகத்தன்மையை முழுமையாக நிரூபிக்கிறது. வெப்பநிலை ஏற்புத்திறனைப் பொறுத்தவரை, இந்த தயாரிப்பு ஒரு பரந்த இயக்க வெப்பநிலை வரம்பைக் கொண்டுள்ளது மற்றும் 0℃ முதல் +90℃ வரையிலான சூழல்களில் நிலையானதாக இயங்கக்கூடியது. இதற்கிடையில், அதன் குறுகிய சுற்று வெப்பநிலை +250℃ ஐ அடையலாம், இது சிறந்த உயர் வெப்பநிலை எதிர்ப்பைக் காட்டுகிறது. மேலும், இந்த தயாரிப்பு சிறந்த நெகிழ்வுத்தன்மையைக் கொண்டுள்ளது, அதன் வெளிப்புற விட்டத்தை விட 12 மடங்கு வளைக்கும் ஆரம், பல்வேறு சிக்கலான சூழல்களில் நிறுவல் மற்றும் வயரிங் ஆகியவற்றை எளிதாக்குகிறது. ஃபிளேம் ரிடார்டன்சியின் அடிப்படையில், இந்தத் தயாரிப்பு BS EN 60332-1-2 ஃப்ளேம் ரிடார்டன்ட் தரநிலையை சந்திக்கிறது, இது தீ அபாயத்தை திறம்பட குறைக்கிறது.
வழக்கமான கேபிள் சோதனைகள்
கண்டக்டர் டிசி ரெசிஸ்டன்ஸ் டெஸ்ட்: கண்டக்டர் டிசி ரெசிஸ்டன்ஸ் சோதனையை 20ºC இல் நடத்தவும். அளவிடப்பட்ட கடத்தி DC எதிர்ப்பு மதிப்பு BS EN 60228 தரநிலையின் பிரிவு 2 இன் தொடர்புடைய தேவைகளுடன் கண்டிப்பாக இணங்க வேண்டும்.
மின் கேபிள் மின்னழுத்த சோதனை: 5 நிமிடங்களுக்கு கேபிளில் 3500V மின்னழுத்தத்தைப் பயன்படுத்தவும். இந்த செயல்பாட்டின் போது, கேபிள் எந்த முறிவையும் அனுபவிக்கக்கூடாது.
மாதிரி சோதனைகள்
நடத்துனர் கட்டமைப்பு ஆய்வு: நடத்துனர் அமைப்பு BS EN 60228 இல் குறிப்பிடப்பட்டுள்ள தொழில்நுட்பத் தேவைகளுக்கு முழுமையாக இணங்க வேண்டும்.
பரிமாண ஆய்வு: கேபிளின் இன்சுலேஷன், உள் புறணி, கம்பி கவசம் மற்றும் உறை ஆகியவற்றின் பரிமாணங்கள் அனைத்தும் BS 5467 இன் அட்டவணை 3 இல் உள்ள குறிப்பிட்ட தேவைகளைப் பூர்த்தி செய்ய வேண்டும்.
ஒற்றை கேபிள் எரியும் சோதனை: ஒற்றை கேபிள் எரியும் சோதனையின் முடிவுகள் BS EN 60332-1-2 இன் தேவைகளுக்கு இணங்க வேண்டும்.
வகை சோதனை
காப்பு செயல்திறன்: கேபிளின் காப்பு செயல்திறன் BS 7655-1-3 இல் குறிப்பிடப்பட்டுள்ள தேவைகளை பூர்த்தி செய்ய வேண்டும்.
இன்னர் லைனர் செயல்திறன்: இன்னர் லைனரின் செயல்திறன் BS 5467 இன் பிரிவு 9.2 இன் தொடர்புடைய தேவைகளுக்கு இணங்க வேண்டும்.
உறை செயல்திறன்: உறையின் செயல்திறன் BS 7655-4-2 இல் குறிப்பிடப்பட்டுள்ள தேவைகளைப் பூர்த்தி செய்ய வேண்டும்.
இணக்கத்தன்மை சோதனை: இணக்கத்தன்மை சோதனையின் முடிவுகள் BS 5467 இன் இணைப்பு C இன் தேவைகளுக்கு இணங்க வேண்டும்.
இன்சுலேஷன் சுருக்க சோதனை: BS 5467 இன் 18.3 வது பிரிவின் தேவைகளுக்கு காப்பு சுருக்க சோதனை இணங்க வேண்டும், மேலும் சோதனை முறை BS EN 60811-502 இன் படி செய்யப்பட வேண்டும்.
உறை சுருக்க சோதனை: உறை சுருக்க சோதனை BS 5467 இன் 18.6 வது பிரிவின் தேவைகளுக்கு இணங்க வேண்டும்.
உறை கண்ணீர் எதிர்ப்பு சோதனை: உறை கண்ணீர் எதிர்ப்பு சோதனை BS 5467 இன் இணைப்பு D இன் தேவைகளைப் பூர்த்தி செய்யும்.
|
கடத்தி மற்றும் கவசத்தின் அதிகபட்ச எதிர்ப்பு |
||||
|
சிங்கிள் கோர் கேபிளுக்கு 20 ℃ |
||||
|
வகை |
அதிகபட்ச எதிர்ப்பு 20 ℃ |
|||
|
கடத்தியின் பெயரளவு குறுக்கு வெட்டு பகுதி |
நடத்துனர் |
அலுமினிய கம்பி கவசம் |
||
|
செம்பு |
அலுமினியம் |
தனிமைப்படுத்தப்பட்ட செப்பு கடத்தி கொண்ட கேபிள்கள் |
இழைந்த அலுமினிய கடத்தி கொண்ட கேபிள்கள் |
|
|
மிமீ2 |
Ω／கி.மீ |
Ω／கி.மீ |
Ω／கி.மீ |
Ω／கி.மீ |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
கடத்தி மற்றும் கவசத்தின் அதிகபட்ச எதிர்ப்பு |
||||||
|
20 ℃ இல் 2 முதல் 5 கோர்கள் வரையிலான கேபிளுக்கு |
||||||
|
வகை |
அதிகபட்ச எதிர்ப்பு 20 ℃ |
|||||
|
கடத்தியின் பெயரளவு குறுக்கு வெட்டு பகுதி |
நடத்துனர் |
எஃகு கம்பி கவசம் |
||||
|
செம்பு |
அலுமினியம் |
தனிமைப்படுத்தப்பட்ட செப்பு கடத்தி கொண்ட கேபிள்கள் |
||||
|
2 கோர் |
3 கோர் |
4 கோர் |
5 கோர் |
|||
|
மிமீ2 |
Ω／கி.மீ |
Ω／கி.மீ |
Ω／கி.மீ |
Ω／கி.மீ |
Ω／கி.மீ |
Ω／கி.மீ |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
ஆம்பியர்களில் (A) மின்னோட்டத்தை சுமந்து செல்லும் திறன்
|
மதிப்பிடப்பட்ட மின்னழுத்தம் 0.6/1kV XLPE இன்சுலேஷன் பவர் கேபிள் |
|||||||||
|
ஆம்பியர்களில் (A) மின்னோட்டத்தை சுமந்து செல்லும் திறன் |
|||||||||
|
சுற்றுப்புற வெப்பநிலை: காற்றில்: 40℃, தரையில்: 25℃ |
|||||||||
|
கடத்தி வெப்பநிலை: 90℃ |
|||||||||
|
மண் வெப்ப எதிர்ப்பு குணகம்: 1.0k·m/W |
|||||||||
|
வகை |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
மையத்தின் எண்ணிக்கை |
ஒற்றை கோர் |
|
பல கோர்கள் |
||||||
|
குறுக்கு வெட்டு பகுதி, மிமீ2 |
காற்றில் |
நிலத்தில் |
|
காற்றில் |
நிலத்தில் |
||||
|
கியூ |
அல் |
கியூ |
அல் |
|
கியூ |
அல் |
கியூ |
அல் |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
குறிப்பு: ஒற்றை மைய கேபிள்களின் கவசம் காந்தம் அல்லாத பொருட்களால் ஆனது. |
|||||||||
பேக்கேஜிங் விவரங்கள்:
நீங்கள் வாங்கும் அளவு மற்றும் தேவைகளால் இது தீர்மானிக்கப்படுகிறது. பேச்சுவார்த்தை நடத்தலாம்.
துறைமுகம்: தியான்ஜின் துறைமுகம்
டெலிவரி: கடல் வழியாக, விமானம் மூலம், எக்ஸ்பிரஸ் மூலம்.
