Beida சீனாவில் கேபிள்கள் மற்றும் வயர்களின் தொழில்முறை சப்ளையர். தயாரிப்பு கட்டமைப்பைப் பொறுத்தவரை, எங்கள் BS 6724 பவர் கேபிள் குறுக்கு-இணைக்கப்பட்ட பாலிஎதிலீன் (XLPE) இன்சுலேஷன் மற்றும் ஆலசன் இல்லாத, குறைந்த-புகை பாலியோல்ஃபின் உறை ஆகியவற்றைப் பயன்படுத்துகிறது, இது கால்வனேற்றப்பட்ட எஃகு கம்பி கவச அடுக்குடன் இணைந்து பல அடுக்கு பாதுகாப்பு அமைப்பை உருவாக்குகிறது. ஆலசன் இல்லாத, குறைந்த புகை உறையில் குறிப்பிடத்தக்க பாதுகாப்பு நன்மைகள் உள்ளன; தீயில் வெளிப்படும் போது, அது மிகக் குறைந்த அளவிலான புகையை வெளியிடுகிறது, சுற்றுப்புற ஒளி பரிமாற்றத்தில் புகையின் தாக்கத்தை குறைத்து, தப்பிக்கும் தன்மையை உறுதி செய்கிறது, ஆனால் நச்சுத்தன்மையற்ற மற்றும் அரிப்பு இல்லாத புகையை உருவாக்குகிறது, இரண்டாம் நிலை காயங்களை தடுக்கிறது மற்றும் மக்கள் அடர்த்தியான பகுதிகளின் பாதுகாப்பு தேவைகளை முழுமையாக பூர்த்தி செய்கிறது.
கேபிள்கள் சிங்கிள்-கோர் முதல் 48-கோர் வரை பல்வேறு விவரக்குறிப்புகளில் கிடைக்கின்றன. கடத்திகள் சிறந்த கடத்துத்திறனை வழங்கும் உயர்தர அனீல்டு தாமிரத்தால் செய்யப்படுகின்றன. இன்சுலேஷன் லேயர் அதிக காப்பு வலிமையைக் கொண்டுள்ளது மற்றும் பாதுகாப்பான செயல்பாட்டை உறுதி செய்வதற்காக மின்னழுத்தத்தை தாங்கும் சோதனைக்கு உட்பட்டுள்ளது. தொழில்துறை ஆலைகளில் மின் பரிமாற்றம், உயரமான கட்டிடங்களில் வயரிங் அல்லது நிலத்தடி குழாய்களில் மின் விநியோகம் என எதுவாக இருந்தாலும், Tianjin Beida BS 5467 மின் கேபிள்கள் நம்பகமான தீர்வுகளை வழங்குகின்றன, தொழில்முறை தரத்துடன் மின் பரிமாற்றத்திற்கு திடமான பாதுகாப்பு தடையை உருவாக்குகின்றன.

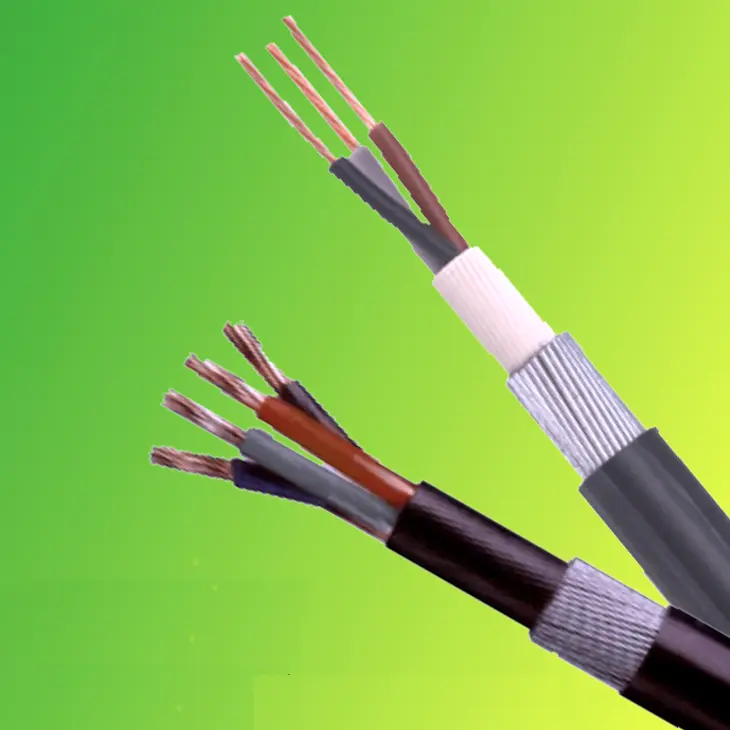

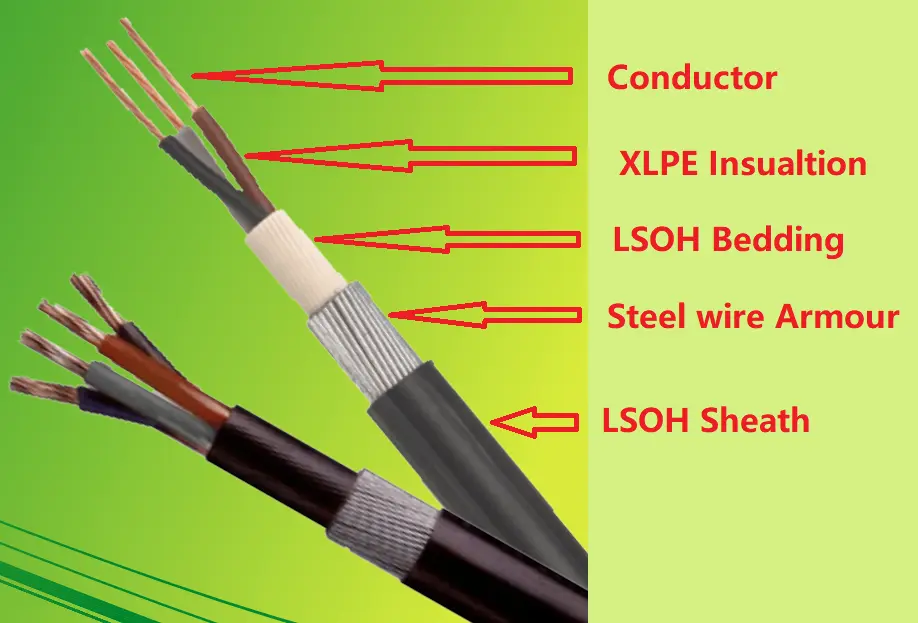

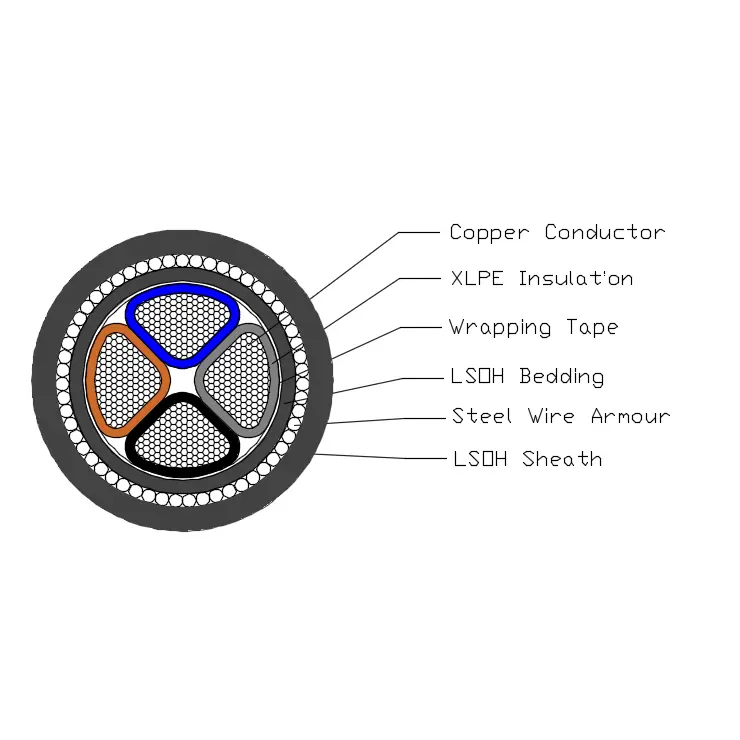

BS 6724 பவர் கேபிள் T1R காப்பர் கண்டக்டர், XLPE இன்சுலேஷன், PVC படுக்கை, ஸ்டீல்-வீர்ஸ் கவசம் மற்றும் LSOH உறை ஆகியவற்றால் ஆனது.
கடத்தி: திட செம்பு அல்லது அலுமினியம் கடத்தி, வட்ட அல்லது வடிவம், வகுப்பு 2 முதல் BS EN 60228 வரை.
காப்பு: BS 7655-1.3 இன் படி XLPE வகை GP8
மைய நிறம்: 1 கோர்: பிறந்த அல்லது நீலம்
2 கோர்கள்: பிறந்த, நீலம்
3 கோர்கள்: பிறந்த, கருப்பு, சாம்பல்
4 கோர்கள்: நீலம், பிறந்த, கருப்பு, சாம்பல்
5 கோர்கள்:பச்சை/மஞ்சள், நீலம், பிறந்த, கருப்பு, சாம்பல்
5 கோகளுக்கு மேல்: கருப்பு எண் கொண்ட வெள்ளை கோர்கள்
படுக்கை: கேபிளின் இயக்க வெப்பநிலைக்கு இசைவான LSOH பாலிமெரிக் பொருள் வெளியேற்றப்பட்ட படுக்கை.
எஃகு கம்பிகள் கவசம்: ஒற்றை மைய கேபிள்: அலுமினிய கம்பி கவசம்
மல்டி கோர் கேபிள்: எஃகு கம்பி கவசம்
வெளிப்புற உறை: BS 7655-6.1 இல் குறிப்பிடப்பட்டுள்ள LSOH பொருளின் உறையை வெளியேற்ற வேண்டும்.
BS 6724 பவர் கேபிள் 600/1000kV மின்னழுத்தத்தைக் கொண்டுள்ளது, இது வாகனங்களின் உயர் மின்னழுத்த இயக்கத் தேவைகளை எளிதாகக் குறைக்கிறது. இது 3.5kV மின்னழுத்தத்துடன் கடுமையான 5 நிமிட அழுத்த சோதனையை எந்த முறிவும் இல்லாமல் தாங்கி, நிலையான மற்றும் நம்பகமான காப்பு செயல்திறனைக் காட்டுகிறது.
தயாரிப்பு 0℃ முதல் +90℃ வரை பரந்த இயக்க வெப்பநிலை வரம்பைக் கொண்டுள்ளது. தீவிர உயர் வெப்பநிலை சூழல்களில் கூட, இது ஷார்ட்-சர்க்யூட் நிலைமைகளின் கீழ் +250℃ வரை வெப்பநிலையைத் தாங்கும், இது பல்வேறு VGA பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.
இது மிகவும் நெகிழ்வானது, குறைந்தபட்ச வளைக்கும் ஆரம் அதன் வெளிப்புற விட்டத்தை விட 12 மடங்கு அதிகம், இது நிறுவல் இடத்தைப் பொருட்படுத்தாமல் நெகிழ்வான மற்றும் எளிதான வயரிங் அனுமதிக்கிறது. மேலும், அதன் ஒளி உமிழ்வு நிலை BS EN 60332-1-2 தரநிலைகளை சந்திக்கிறது, அதன் ஆலசன் இல்லாத செயல்திறன் IEC 60754 மற்றும் EN 50267 ஆல் சான்றளிக்கப்பட்டது, மேலும் அதன் புகை அடர்த்தி IEC 61034 மற்றும் EN 50268 தேவைகளைப் பூர்த்தி செய்கிறது, அதன் பாதுகாப்பு மற்றும் சுற்றுச்சூழலை அதிகப்படுத்துகிறது.
|
கடத்தி மற்றும் கவசத்தின் அதிகபட்ச எதிர்ப்பு |
||||
|
சிங்கிள் கோர் கேபிளுக்கு 20 ℃ |
||||
|
வகை |
அதிகபட்ச எதிர்ப்பு 20 ℃ |
|||
|
கடத்தியின் பெயரளவு குறுக்கு வெட்டு பகுதி |
நடத்துனர் |
அலுமினிய கம்பி கவசம் |
||
|
செம்பு |
அலுமினியம் |
தனிமைப்படுத்தப்பட்ட செப்பு கடத்தி கொண்ட கேபிள்கள் |
இழைந்த அலுமினிய கடத்தி கொண்ட கேபிள்கள் |
|
|
மிமீ2 |
Ω／கி.மீ |
Ω／கி.மீ |
Ω／கி.மீ |
Ω／கி.மீ |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
கடத்தி மற்றும் கவசத்தின் அதிகபட்ச எதிர்ப்பு |
||||||
|
20 ℃ இல் 2 முதல் 5 கோர்கள் வரையிலான கேபிளுக்கு |
||||||
|
வகை |
அதிகபட்ச எதிர்ப்பு 20 ℃ |
|||||
|
கடத்தியின் பெயரளவு குறுக்கு வெட்டு பகுதி |
நடத்துனர் |
எஃகு கம்பி கவசம் |
||||
|
செம்பு |
அலுமினியம் |
தனிமைப்படுத்தப்பட்ட செப்பு கடத்தி கொண்ட கேபிள்கள் |
||||
|
2 கோர் |
3 கோர் |
4 கோர் |
5 கோர் |
|||
|
மிமீ2 |
Ω／கி.மீ |
Ω／கி.மீ |
Ω／கி.மீ |
Ω／கி.மீ |
Ω／கி.மீ |
Ω／கி.மீ |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
ஆம்பியர்களில் (A) மின்னோட்டத்தை சுமந்து செல்லும் திறன்
|
மதிப்பிடப்பட்ட மின்னழுத்தம் 0.6/1kV XLPE இன்சுலேஷன் பவர் கேபிள் |
|||||||||
|
ஆம்பியர்களில் (A) மின்னோட்டத்தை சுமந்து செல்லும் திறன் |
|||||||||
|
சுற்றுப்புற வெப்பநிலை: காற்றில்: 40℃, தரையில்: 25℃ |
|||||||||
|
கடத்தி வெப்பநிலை: 90℃ |
|||||||||
|
மண் வெப்ப எதிர்ப்பு குணகம்: 1.0k·m/W |
|||||||||
|
வகை |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
மையத்தின் எண்ணிக்கை |
ஒற்றை கோர் |
|
பல கோர்கள் |
||||||
|
குறுக்கு வெட்டு பகுதி, மிமீ2 |
காற்றில் |
நிலத்தில் |
|
காற்றில் |
நிலத்தில் |
||||
|
கியூ |
அல் |
கியூ |
அல் |
|
கியூ |
அல் |
கியூ |
அல் |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
குறிப்பு: ஒற்றை மைய கேபிள்களின் கவசம் காந்தம் அல்லாத பொருட்களால் ஆனது. |
|||||||||
பேக்கேஜிங் விவரங்கள்:
நீங்கள் வாங்கும் அளவு மற்றும் தேவைகளால் இது தீர்மானிக்கப்படுகிறது. பேச்சுவார்த்தை நடத்தலாம்.
துறைமுகம்: தியான்ஜின் துறைமுகம்
டெலிவரி: கடல் வழியாக, விமானம் மூலம், எக்ஸ்பிரஸ் மூலம்.
