BS 6346 பவர் கேபிள்

Tianjin Beida ஒரு சீனா BS 6346 பவர் கேபிள் உற்பத்தியாளர் மற்றும் சப்ளையர். இந்த வகையான கேபிள் குறைந்த மின்னழுத்த அமைப்புகளில் மின்சாரம் மற்றும் கட்டுப்பாட்டு வரிகளுக்கு பயன்படுத்தப்படலாம். கேபிள் பிவிசியால் காப்பிடப்பட்டு உறையிடப்பட்டு எஃகு கம்பி கவசத்தால் பாதுகாக்கப்படுகிறது. கேபிள் பதற்றம் மற்றும் அழுத்தத்தை தாங்கும். இது கட்டிடங்களுக்குள் நிறுவப்படலாம் அல்லது நேரடியாக நிலத்தடியில் புதைக்கப்படலாம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ஒரு தொழில்முறை உற்பத்தியாளர் என்ற முறையில், Beida's BS 6346 பவர் கேபிள் மேம்பட்ட PVC இன்சுலேஷன் மற்றும் உறை பொருட்களை ஏற்றுக்கொள்கிறது, இது எஃகு கம்பி கவசம் வடிவமைப்பைக் கொண்டுள்ளது, இது கேபிளின் நீண்ட கால நிலையான செயல்பாட்டை உறுதிசெய்ய வெளிப்புற பதற்றம் மற்றும் அழுத்தத்தை திறம்பட எதிர்க்கும். BS 6346 மின் கேபிள்கள் கட்டிடங்களுக்குள் நிறுவப்பட்டிருந்தாலும் அல்லது நேரடியாக நிலத்தடியில் புதைக்கப்பட்டிருந்தாலும், உயர் மட்ட பாதுகாப்பு மற்றும் நிலைத்தன்மையை வழங்குகின்றன. அதன் செப்பு கடத்தி, PVC குஷன் மற்றும் எஃகு கம்பி கவசம் வடிவமைப்பு சிக்கலான சூழல்களில் உடல் அழுத்தத்தை தாங்கிக்கொள்ளவும், மின் அமைப்புகளின் இயல்பான செயல்பாட்டை உறுதிப்படுத்தவும், பாரம்பரிய மின் கேபிள்கள் கடுமையான சூழலில் எளிதில் சேதமடையும் சிக்கலை தீர்க்கவும் உதவுகிறது.

தயாரிப்பு அமைப்பு

Bs 6346 Power Cable

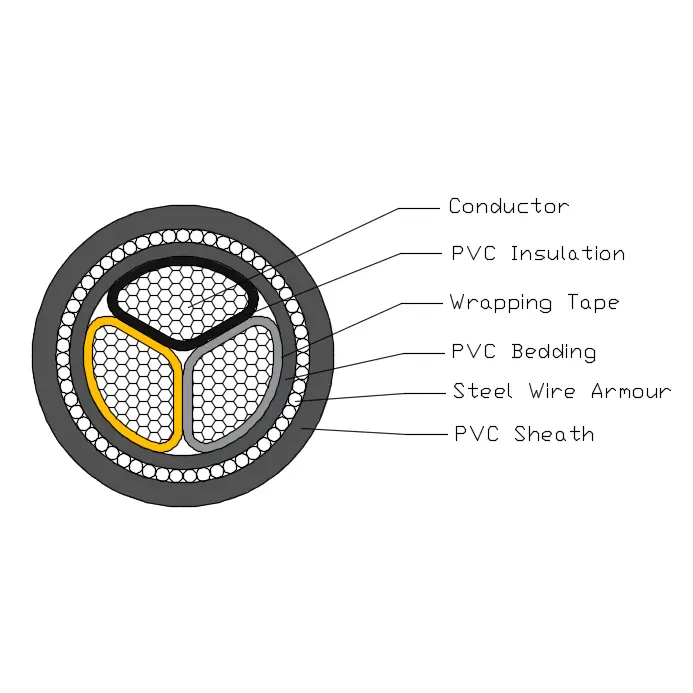

BS 6346 பவர் கேபிள் T1R காப்பர் கண்டக்டர், PVC இன்சுலேஷன், PVC படுக்கை, ஸ்டீல்-வீயர்ஸ் கவசம் மற்றும் PVC உறை ஆகியவற்றால் ஆனது.

கடத்தி: திட செம்பு அல்லது அலுமினியம் கடத்தி, வட்ட அல்லது வடிவம், வகுப்பு 2 முதல் BS EN 60228 வரை.

காப்பு: BS 7655-1.3 இன் படி PVC வகை GP8

மைய நிறம்: 1 கோர்: பிறந்த அல்லது நீலம்

2 கோர்கள்: பிறந்த, நீலம்

3 கோர்கள்: பிறந்த, கருப்பு, சாம்பல்

4 கோர்கள்: நீலம், பிறந்த, கருப்பு, சாம்பல்

5 கோர்கள்:பச்சை/மஞ்சள், நீலம், பிறந்த, கருப்பு, சாம்பல்

5 கோகளுக்கு மேல்: கருப்பு எண் கொண்ட வெள்ளை கோர்கள்

படுக்கை: கேபிளின் இயக்க வெப்பநிலைக்கு இசைவான LSOH பாலிமெரிக் பொருள் வெளியேற்றப்பட்ட படுக்கை.

எஃகு கம்பிகள் கவசம்: ஒற்றை மைய கேபிள்: அலுமினிய கம்பி கவசம்

மல்டி கோர் கேபிள்: எஃகு கம்பி கவசம்

வெளிப்புற உறை: BS 7655 இல் குறிப்பிடப்பட்டுள்ள PVC வகை TM1 மெட்டீரியல் உறையை வெளியேற்ற வேண்டும்.

செயல்முறை ஓட்ட வரைபடம்

Bs 6346 Power Cable

செயல்திறன் அளவுரு

மதிப்பிடப்பட்ட மின்னழுத்தம்: 600/1000kV

சோதனை மின்னழுத்தம்: 5 நிமிடங்களுக்கு 3.5kV எந்த முறிவு ஏற்படவில்லை

வேலை வெப்பநிலை: 0º C முதல் +60 ºC வரை

குறுகிய சுற்று வெப்பநிலை: +160 ºC

குறைந்தபட்ச வளைக்கும் ஆரம்: 12* OD;

ஃபிளேம் ரிட்ராடண்ட்: BS EN 60332-1-2

உற்பத்தி மற்றும் ஆய்வு உபகரணங்கள்

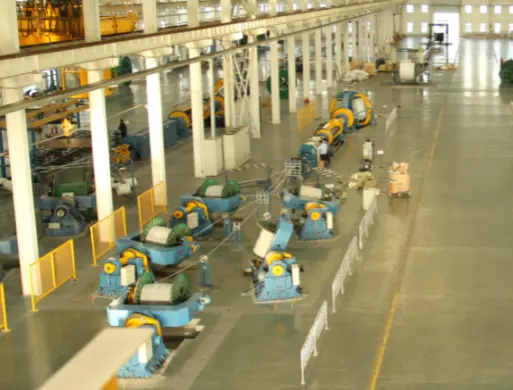

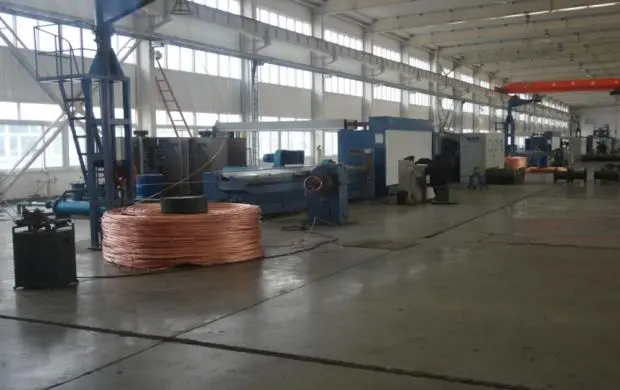

வரைதல் இயந்திரம்

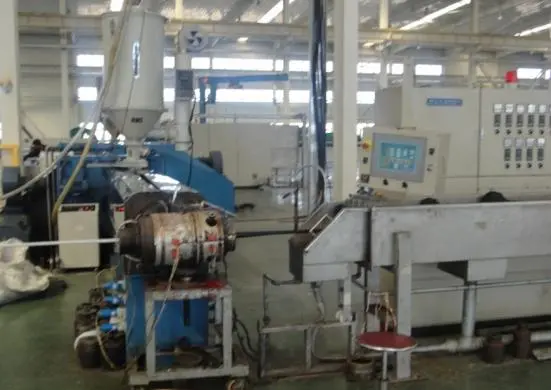

காப்பு வெளியேற்றி

கேபிள்-முன்னாள்

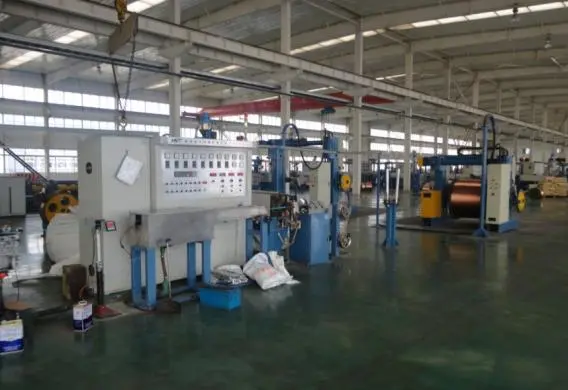

உறை வெளியேற்றி

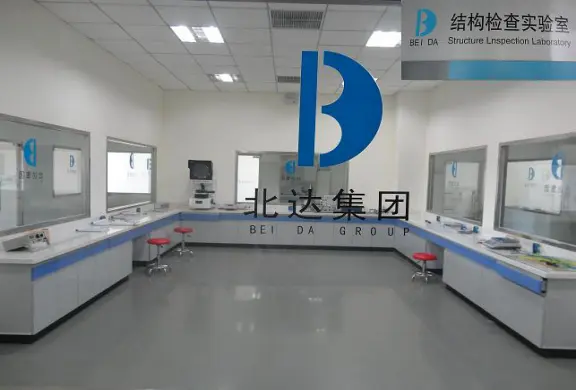

கட்டமைப்பு மற்றும் மின் செயல்திறன் ஆய்வகம்

வெப்ப வயதான அறை

ஆம்பியர்களில் (A) மின்னோட்டத்தை சுமந்து செல்லும் திறன்

மதிப்பிடப்பட்ட மின்னழுத்தம் 0.6/1kV PVC இன்சுலேஷன் பவர் கேபிள் மின்னோட்டம்-சுற்றும் திறன் ஆம்பியர்களில் (A)சுற்றுப்புற வெப்பநிலை: காற்றில்: 40℃, தரையில்: 25℃ கடத்தி வெப்பநிலை: 70℃ மண் வெப்ப எதிர்ப்பு குணகம்:/1.0km
மதிப்பிடப்பட்ட மின்னழுத்தம் 0.6/1kV PVC இன்சுலேஷன் பவர் கேபிள் மின்னோட்டம்-சுற்றும் திறன் ஆம்பியர்களில் (A)சுற்றுப்புற வெப்பநிலை: காற்றில்: 40℃, தரையில்: 25℃ கடத்தி வெப்பநிலை: 70℃ மண் வெப்ப எதிர்ப்பு குணகம்:/1.0km
வகை	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
மையத்தின் எண்ணிக்கை	ஒற்றை கோர்				பல கோர்கள்
குறுக்கு வெட்டு பகுதி, மிமீ²	காற்றில்		நிலத்தில்		காற்றில்		நிலத்தில்
குறுக்கு வெட்டு பகுதி, மிமீ²	கியூ	அல்	கியூ	அல்	கியூ	அல்	கியூ	அல்
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
குறிப்பு: ஒற்றை மைய கேபிள்களின் கவசம் காந்தம் அல்லாத பொருட்களால் ஆனது.
